海灣J-SAM-GST9123B型消火栓按鈕接線安裝技術

作者:海灣消防設備 文章來源:http://www.68258.cn/ [ ]

海灣J-SAM-GST9123B型消火栓按鈕接線安裝技術

特點

J-SAM-GST9123B消火栓按鈕(以下簡稱消火栓按鈕) 表面裝一按片,當啟用消火栓時,可直接

按下按片,此時消火栓按鈕的紅色啟動指示燈亮,表明已向消防控制室發出了報警信息,火災報警

控制器在確認了消防水泵已啟動運行后,就向消火栓按鈕發出命令信號點亮綠色回答指示燈。本按

鈕主要具有以下特點:

 (1)新型插拔式卡接結構,安裝、拆卸簡單方便,按片在按下后可用專用工具復位。

 (2)消火栓按鈕為可重復使用型,采用壓下報警方式,按下后可用專用鑰匙復位。

 (3)消火栓按鈕動作機構采用專利設計,抗灰塵能力強。

 (4)按下消火栓按鈕按片,消火栓按鈕提供的獨立輸出觸點,可直接控制其它外部設備。

 (5)采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,

對電磁干擾有良好的抑制能力。

 (6)地址碼為電子編碼,可現場改寫。

主要技術指標

(1)工作電壓:

信號總線電壓:24V 允許范圍:16V~28V

(2)工作電流:

監視電流≤0.3mA

報警電流≤1.9mA

(3)輸出容量:額定 DC30V/100mA 無源輸出觸點信號,接觸電阻≤0.1

(4)線制:消火栓按鈕與火災報警控制器信號二總線連接

(5)編碼方式:電子編碼方式,占用一個總線編碼點,編碼范圍可在 1~242 之間任意設定

(6)啟動零件型式:重復使用型

(7)啟動方式:人工按下按片

(8)復位方式:用專用鑰匙手動復位

(9)指示燈:紅色啟動指示燈,巡檢時閃亮,消火栓按鈕按下時此燈點亮;綠色回答指示燈,消防

水泵運行時此燈點亮

(10)使用環境:

溫 度: 0℃~+55℃

相對濕度≤95%,不凝露

(11)外形尺寸:91mm×91mm×45.5 mm(含底殼)

(12)外殼防護等級:IP43

(13)殼體材料和顏色:ABS,紅色

(14)重量:約 128g(含底殼)

(15)安裝孔距:60mm

結構特征、安裝與布線

本消火栓按鈕為紅色全塑結構,分底盒與上蓋兩部分。底盒與上蓋采用拔插式結構裝配,安裝拆

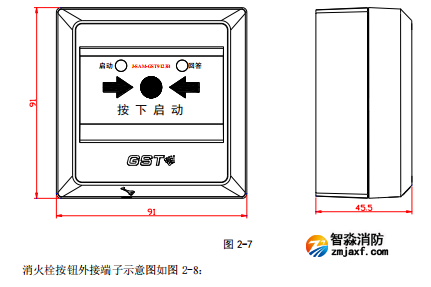

卸簡單、方便,連接緊密,非常便于工程調試及維修更換。消火栓按鈕外形示意圖如圖 2-7:

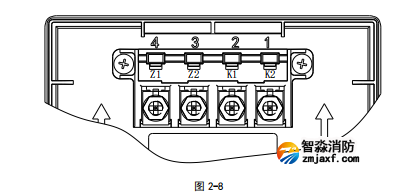

其中:

Z1、Z2:接控制器二總線,無極性;

K1、K2:無源常開觸點。

布線要求:可選用截面積≥1.0mm2 的雙絞線。

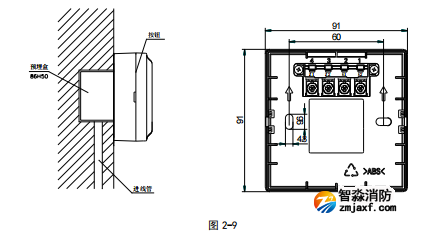

消火栓按鈕采用預埋盒安裝方式,安裝孔距為 60mm。進線時只需拔下消火栓按鈕主體,從底

殼的進線孔中穿入電纜并接在相應端子上,再插好消火栓按鈕主體即可。安裝示意圖如 2-9;安裝孔

距為60mm。


應用方法

消火栓按鈕與火災報警控制器及泵控制箱的連接為總線制啟泵方式。采用總線制啟泵方式時,

消火栓按鈕直接和信號二總線連接。消火栓按鈕按下,即向火災報警控制器發出報警信號,火災報

警控制器發出啟泵命令并確認泵已啟動后,將命令消火栓按鈕點亮綠色回答指示燈。
