海灣GST-LD-8362H型輸入/輸出模塊接線安裝技術

作者:海灣消防設備 文章來源:http://www.68258.cn/ [ ]

海灣GST-LD-8362H型輸入/輸出模塊接線安裝技術

特點

GST-LD-8362H 輸入/輸出模塊,主要用于控制 AC220V 的消防聯動設備,如照明切電、消防水泵、

風機等,并可接收設備的動作回答信號。

采用 32 位 ARM 微處理器實現信號處理,用數字信號與控制器進行通信,工作穩定可靠,對電

磁干擾有良好的抑制能力。

模塊為兩線制低功耗設計,無需外加 24V 供電供電。

模塊輸出容量達到 AC250V/5A。

輸入、輸出信號隔離檢測,抗干擾能力強。

可采用電子編碼器現場完成編碼設置。

主要技術指標

(1) 工作電壓:

信號總線電壓:總線 24V 允許范圍:16V~28V

(2) 工作電流:

總線監視電流≤0.39mA 總線啟動電流≤4.80mA

(3) 輸入檢線:常開檢線時線路發生斷路(短路為動作信號)、常閉檢線輸入時輸入線路發生短路(斷

路為動作信號),模塊將向控制器發送故障信號,出廠設置輸入為常開輸入隨時檢線

(4) 輸出檢線:輸出線路發生短路、斷路故障時,模塊將向控制器發送故障信號

(5) 輸出容量:容量為 AC250V/5A,正常時觸點阻值為 300kΩ,啟動后閉合

(6) 輸出控制方式:常開觸點輸出,有脈沖方式、電平方式,脈沖啟動時繼電器吸合時間為 10s

(7) 線制:與火災報警控制器采用無極性信號二總線連接

(8) 使用環境:

溫 度:-10℃~+55℃,相對濕度≤95%,不凝露

(9) 外形尺寸:120mm×80mm×43 mm (帶底殼)

(10)外殼防護等級:IP30

結構特征、安裝與布線

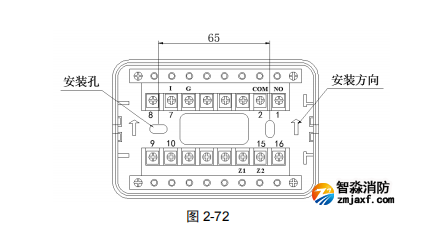

模塊的外形尺寸及結構與 GST-LD-8302 型切換模塊相同,安裝方法也相同,其對外端子示意圖

如圖 2-72:


其中:

Z1、Z2:接控制器兩總線,無極性;

I、G:與被控制設備無源常開觸點連接,用于實現設備動作回答確認(也可通過電子編碼器設為常閉輸入或自回答);

COM、NO:無源輸出端子。

布線要求:Z1、Z2 采用截面積≥1.0mm

2的 RVS 雙絞線;I、G、采用 RV 線,截面積≥1.0mm2 ;

NO、COM 外接線均采用 BV 線,導線截面積≥1.5mm2。布線應與動力電纜、高低壓配電電纜等不同電壓

等級的電纜分開布置,不能布設在同一穿線管或線槽內。

應用方法

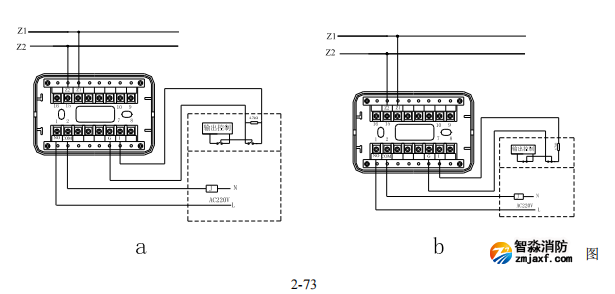

(1) 當 AC220V 電壓由被控設備提供時,模塊與被控設備的接線示意圖如圖 2-73 所示(圖 a 中模塊輸入檢線方式為常開檢線,圖 b 中模塊輸入檢線方式為常閉檢線)

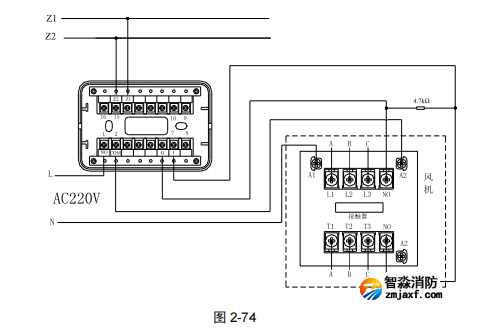

(2) 當外接 AC220V 時,模塊與 AC220V 給被控設備(以風機為例)的接線示意圖如圖 2-74 所示。
