電氣火災監控系統剩余電流探測器怎么老是報警?

作者:海灣消防設備 文章來源:http://www.68258.cn/ [ ]

電氣火災監控系統剩余電流探測器怎么老是報警?


在安裝完剩余電流式電氣火災探測器開通調試時,經常出現漏電電流大而報警300mA~500mA之間可以適當調節一下報警閥值,實際上往往會出現因配電線路布設、接線等問題造成的探測器檢測電流遠遠大于500mA而報警的問題。

      一方面可能線路存在嚴重漏電,這就必須高度重視查找和消除隱患;另一方面可能所監測電氣線路已超出最大電流泄露值,需重新合理選擇探測器監測位置(;但多數原因是由于被檢測線路穿過互感器時不規范導致主機報警,此時應盡快進行線路查看并糾正,消除誤報警情況。




產生漏電的常見情況




1











2




3
4

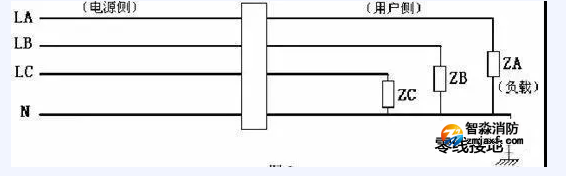

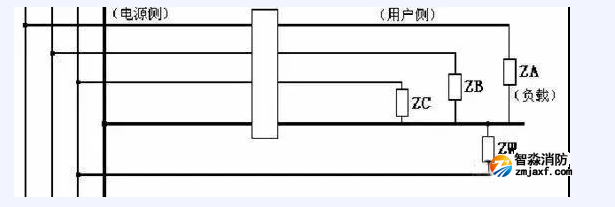

互感器用戶側零線有負載接到互感器前的相線,即保護區域以外的其他線路與用戶側“共零”。這種為了敷設方便的不規范線路安裝非常常見。哪怕只是走廊或強電電井里的幾個燈泡,就足以造成探測器報警(一個25W的燈泡產生的電流在200mA左右)。


5

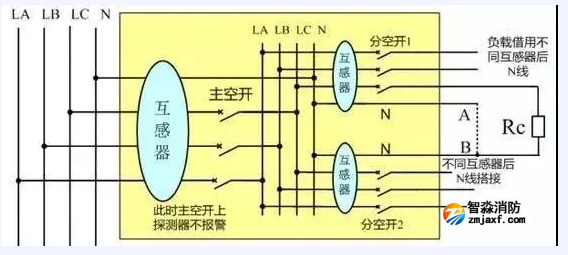

同一配電箱內,不同路監測的電流互感器后線路串電(包括火線和零線)。


6
不同配電箱出線的零線跨區混用,不同配電箱出線的零線并接或通過其他途徑間接搭接。


7

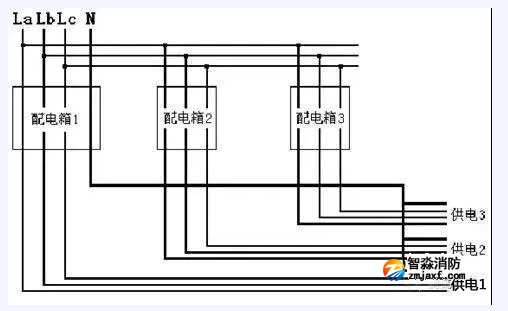

剩余電流探測器安裝選點錯誤,如下圖:只有總進線處及供電1、2、3 路可以裝設漏電保護裝置(并要確保它們后面都是各自獨立的),其他位置都無法裝設,包括所有三個配電箱。



擴展資料:常見問題






1、配電柜未預留監控探測器和剩余電流互感器位置


      有不少這樣的情況:設計需要增補剩余電流報警,監控探測器和互感器的型號尚未最后確定,或未取得監控探測器和互感器的實物和準確尺寸數據,配電柜就先行投入裝配。結果遲到的探測器和互感器沒有合適的安裝空間,造成配電柜返工。應先采購監控探測器和剩余電流互感器,至少要取得樣品,合理規劃好配電柜面板和內部布局,才進行配電柜的制作和裝配。






2、監控探測器在配電柜內位置不當


      監控探測器應安裝在配電柜面板(或柜門)上。有不少配電柜的裝配為了簡便,把探測器裝在柜內。當柜門關上后,探測器面板都看不到了,保護在很大程度上就失去意義。如果一定要裝在柜內,則必須保證探測器的面板不被屏蔽。







3、監控探測器電源取電點不當


探測器的工作電源應從斷路器的進線端取出,即使斷路器分斷,探測器仍能工作。

        探測器工作電源和取樣的零線(N、No)如果取自剩余電流互感器的上游,則其相線也必須取自剩余電流互感器的上游。有時因配電柜內布局所限,也可以把剩余電流互感器安排在斷路器的進線端,這時探測器工作電源和取樣都應取自剩余電流互感器的下游。


圖片
圖片
電氣火災設備供應商對設備采購方的終極建議:

       1.設備采購前,與電氣火災供應商溝通,根據圖紙清點好數量,確定設備選型。

        2.聯系控制柜廠家,提供電氣火災監控探測器的尺寸便于控制柜廠家安裝,控制柜廠家安裝都比較專用和規范。

        3.以上都互相溝通了,由控制柜廠家提出實際需求量——電氣火災設備供應商發貨——控制柜廠家安裝——現場布線調試,這樣可大大減小現場施工難度。同時也避免了上面常見問題的出現。



圖片

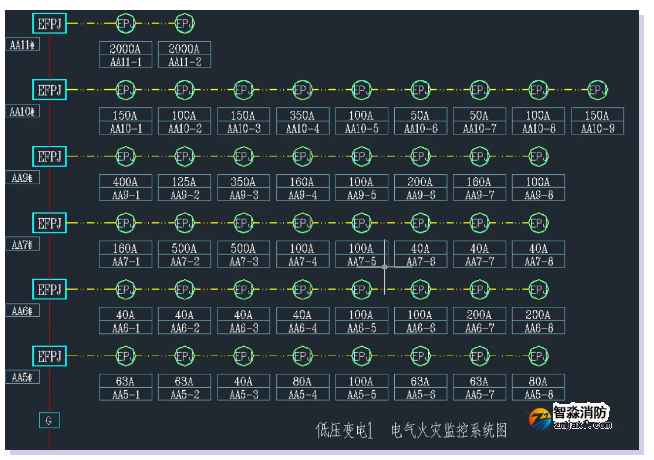

圖紙清點中的幾個小經驗,不一定都是對的,僅為個人見解,僅供參考:
圖片

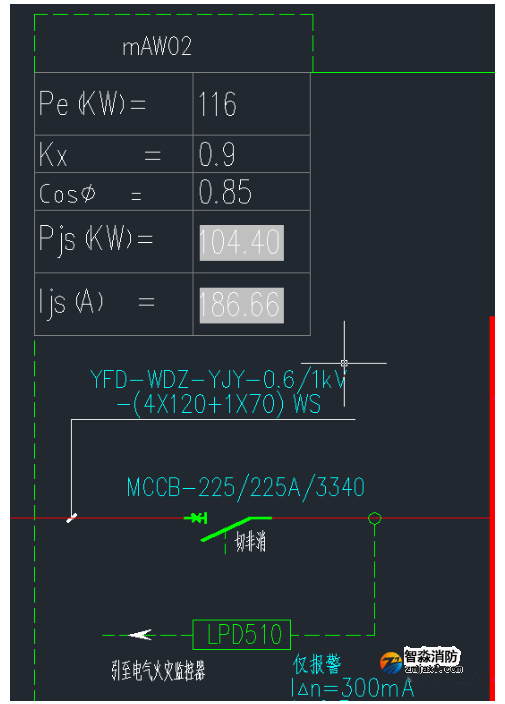

1.根據圖紙中IjS(A)電流,沒有則通過開關大小選擇與之匹配的剩余式互感器允許的最大電流,常見廠家最大通過電流值一般為:160A、250A、400A、630A、1000A,極少數能上2000A,一般來說以400A為界,低于的一般選擇圓形的,線路多為線纜。高壓400A的 多為銅排,一般選用方形的剩余互感器。


2.單個柜子一般建議選用一體式的,如上圖,模塊和互感器集成為一體的那種,如果需要測溫度,則選用帶一路剩余電流和一路溫度的。分體式的多為一個模塊探測多路剩余電流或溫度,常出現于低壓配電柜中,如下圖,由于柜子的特殊結構,故多采用分體式的,可靈活分布。一定要注意互感器的選項,避免互感器不能安裝的問題。
