海灣J-SAM-GST9116隔爆型手動火災報警按鈕

作者:海灣消防設備 文章來源:http://www.68258.cn/ [ ]

J-SAM-GST9116隔爆型手動火災報警按鈕情景展示J-SAM-GST9116隔爆型手動火災報警按鈕參數J-SAM-GST9116隔爆型手動火災報警按鈕特點J-SAM-GST9116隔爆型手動火災報警按鈕實拍

一、J-SAM-GST9116隔爆型手動火災報警按鈕概述:

  J-SAM-GST9116手動火災報警按鈕(以下簡稱報警按鈕)安裝在船舶及工業防爆場所,當人工確認火災發生后按下報警按鈕上的按片,可向火災報警控制器(以下簡稱控制器)發出火災報警信號。

  報警按鈕的防爆性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》、GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》、GB12476.1-2000《可燃性粉塵環境用電氣設備第1部分:用外殼和限制表面溫度保護的電氣設備第1節:電氣設備的技術要求》標準的要求,同時還滿足GB19880-2005《手動火災報警按鈕》中的各項要求。

  J-SAM-GST9116報警按鈕適用于船舶、爆炸性氣體危險場所的1區、2區和爆炸性粉塵危險場所的20區、21區和22區,可用于戶外,需根據現場環境選用。

二、J-SAM-GST9116隔爆型手動火災報警按鈕特點:

  1.用單片機進行報警檢測、輸出控制,采用數字化總線與控制器進行通信,工作穩定可靠,對電磁干擾有良好的抑制能力。

  2.地址碼為電子編碼,可現場改寫。

  3.提供獨立的輸出觸點,可直接控制其它外部設備。

  4.報警按鈕上的按片在按下后必須使用專用工具復位。

  5.寬溫型、高防護、防爆產品,可用于船舶、戶外及爆炸危險場所?! ?.雙接口配置,可實現分線功能,省去防爆接線箱。

三、J-SAM-GST9116隔爆型手動火災報警按鈕技術特性:

  1.工作電壓:額定工作電壓:總線24V工作電壓范圍:總線16V~28V

  2.工作電流:監視電流≤0.8mA報警電流≤2mA

  3.輸出容量:常開無源輸出,觸點容量1A,DC24V

  4.啟動零件型式:重復使用型

  5.啟動方式:人工按下按片

  6.復位方式:用專用鑰匙手動復位

  7.火警指示燈:紅色,正常巡檢時閃亮,報警后常亮。

  8.編碼方式:電子編碼(編碼范圍為1~242)

  9.線制:控制器二總線,無極性

  10.使用環境:溫度:-40℃~+70℃相對濕度≤95%

  11.外形尺寸:196mm×129mm×95mm(不包括安裝附件)

  12.外殼防護等級:IP65

  13.殼體材料和顏色:ZL102鋁合金,紅色

  14.重量:2kg

  16.安裝孔距:153mm

  17.執行標準:GB3836.1-2000,GB3836.2-2000,GB12476.1-2000,GB19880-2005

  18.防爆標志:ExdⅡBT6/DIPA20TA,T6

  19.防爆合格證編號:CE061142

四、J-SAM-GST9116隔爆手動火災報警按鈕結構特征與工作原理

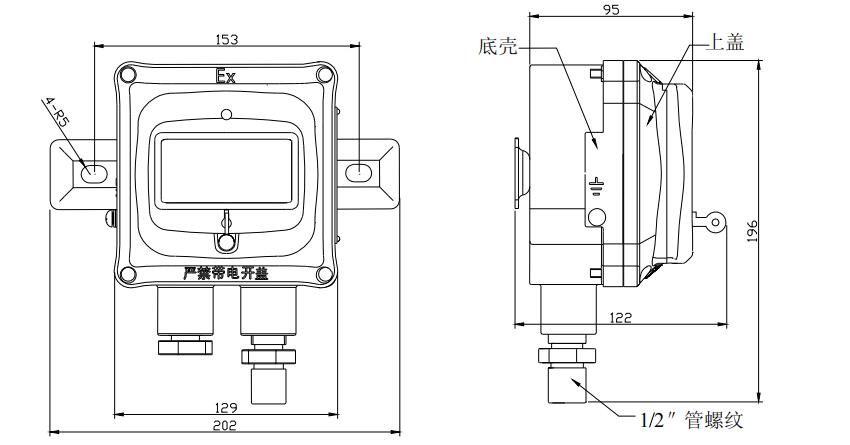

  1.報警按鈕的外形示意圖如圖1所示。

J-SAM-GST9116隔爆型手動火災報警按鈕外形示意圖

  2.工作原理

  本報警按鈕采用按壓報警方式,通過機械結構進行自鎖,可減少人為誤觸發現象。報警按鈕內置單片機,完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息,地址碼可通過本公司生產的電子編碼器進行現場更改。


報警按鈕的安裝采用壁掛安裝和立柱安裝兩種方式。
壁掛安裝方式示意圖如圖 所示:
J-SAM-GST9116隔爆手動火災報警按鈕壁掛安裝方式示意圖
報警按鈕主體分為底殼和上蓋兩部分,安裝前,應首先將上蓋上的 4 個固定螺栓擰下,將上蓋小心的從底殼上取下來。

將掛板與底殼用 M5×8 的十字槽盤頭螺釘連接牢固,然后使用 M8×60 的膨脹螺栓將報警按鈕的底殼和掛板直接固定在墻壁上。

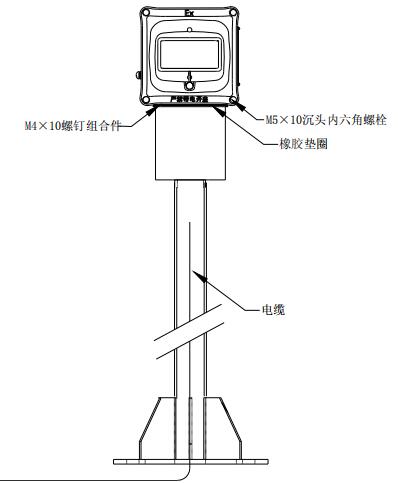

立柱安裝方式示意圖所示:
J-SAM-GST9116隔爆手動火災報警按鈕立柱安裝方式示意圖
報警按鈕上蓋線路板上配有接線端子,對外接線端子示意圖如圖 所示:
J-SAM-GST9116隔爆手動火災報警按鈕對外接線端子示意圖

其中:
Z1、Z2:編碼模式:接信號總線,無極性;非編碼模式:接 DC24V,無極性。
Z3、Z4:用于 Z1、Z2 輸入信號的分線輸出。
K1、K2:無源常開輸出端子,當報警按鈕按下時,輸出觸點閉合,可直接控制外部設備。
可根據實際情況選擇是否使用。
接線時應將電纜線按順序接入接線端子上。
接好線后,將上蓋蓋到底殼上,然后將上蓋與底殼用 M5×10 的沉頭內六角螺釘固定即完成安裝。
本報警按鈕室外安裝時可配用 LZ10011 型防雨罩與 LZ1001 型立柱。LZ10011 型防雨罩可采用壁掛式安裝,也可與 LZ1001 型立柱配套安裝。
LZ10011 型防雨罩壁掛安裝時需配用掛件進行安裝,壁掛安裝示意圖所示。
J-SAM-GST9116隔爆手動火災報警按鈕
LZ10011 型防雨罩與 LZ1001 型立柱配套安裝示意圖如圖 所示。
LZ10011 型防雨罩與 LZ1001 型立柱配套安裝示意圖
LZ1001 型立柱外形示意圖如圖所示。
LZ1001 型立柱外形示意圖
布線要求:
本報警按鈕應用于ⅡB 環境中,電纜引入裝置為橡膠密封圈型式。將截面積≥1mm2、外徑為φ8mm-φ10mm 的屏蔽阻燃雙絞電纜穿過金屬墊圈和橡膠密封圈,將橡膠密封圈、金屬墊圈連同電纜一同旋進報警按鈕殼體,用扳手將密封圈壓緊對絲旋緊。
本報警按鈕也可應用于ⅡC 環境中,但需使用隔爆型電纜密封套(填料函)作為引入裝置,安裝時,必須用填料函將電纜密封套填充,填充材料及填充方式符合防爆相關規定。

五、J-SAM-GST9116防爆手報測試

  警告:待全部設備都安裝完畢后再接通電源。

  1.報警按鈕安裝結束后或每次定期維護保養后必須進行測試。

  2.報警按鈕在進行測試之前,應通知有關管理部門,系統將進行維護,會因此而臨時停止工作。同時應切斷將進行維護的區域或系統的邏輯控制功能,以免造成不必要的報警聯動。

  3.按下報警按鈕按片,報警按鈕紅色報警指示燈應常亮,控制器應顯示該報警按鈕報警地址。

  4.測試結束后,用專用鑰匙使報警按鈕復位,并通知有關管理部門系統恢復正常;在測試過程中不合格的報警按鈕檢驗其連接線是否正常,然后再進行測試,如仍不能通過測試,則應返回維修。
