海灣JB-QB-GST100 型火災報警控制器接線安裝技術

特點

JB-QB-GST100 型火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的新一

代火災報警控制器，特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的

應用。

JB-QB-GST100 火災報警控制器主要具有以下特點：

（1）本控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好的與安裝場所融合為

一體；

（2）控制器具有漢字液晶顯示，可同時顯示兩種信息；

（3）引入消防防火分區的概念，最大容量為 8 個獨立分區+1 個公共區；每一獨立分區可單獨指

示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片，可手寫或打印；指示直觀；

（4）系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；

（5）控制器每一分區均具有預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警；

（6）具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器，可分別設

置本區和公共區域聯動警報器的延時時間，最大延時均為 600 秒。

主要技術指標

（1） 液晶屏規格：122×32 點

（2） 控制器容量：最大 128 個總線設備，8 個警報器

（3） 線制：控制器與探測器間采用無極性信號二總線連接

（4） 使用環境：

溫度：0℃～＋40℃

相對濕度≤95％，不結露

（5） 電源：

主電:AC220V+10%

-15%

備電：DC24V 2.3Ah 密封鉛酸電池

（6） 功耗：

監控功耗≤10W

最大功耗≤15W

（7） 輔助電源輸出：24V/1A

（8） 控制器外形尺寸：300mm×210mm×91mm

結構特征、安裝與布線

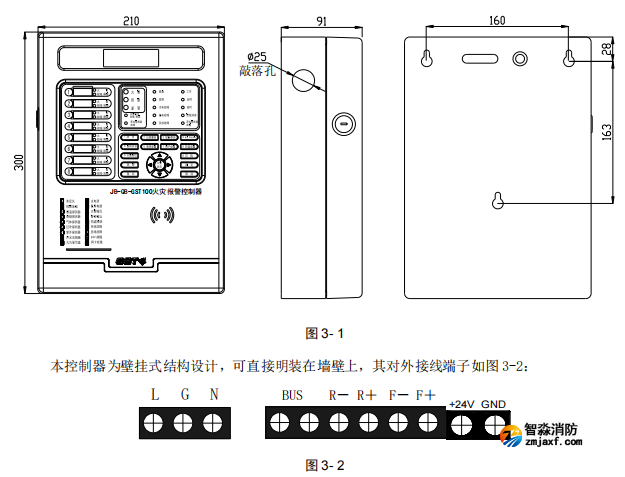

JB-QB-GST100 火災報警控制器的外形尺寸示意圖如圖 3-1：

其中：

L、PG、N：交流 220V 接線端子及機殼保護接地線端子

BUS：探測器總線（無極性）；

R+、R-：警鈴輸出端子，觸點容量 DC24V/0.3A

F+、F-：火警輸出端子，觸點容量 DC24V/0.3A

+24V、GND： DC24V/1A 輔助電源輸出端子

注：輔助電源輸出、R+、R-警鈴輸出及 F+、F-火警輸出的最大有源輸出容量和為 DC24V/1A。

布線要求：

信號二總線采用耐火 RVS 雙絞線，截面積≥1.0mm2

DC24V 輸出線采用耐火 BV 線，截面積≥2.5mm2

應用設計舉例

參見第二部分 GST 火災自動報警及消防聯動控制系統設計參考。
