海灣JTG-UM-GST9668紅紫外復合火焰探測器 兩紅外一紫外

一、海灣JTG-UM-GST9668紅紫外復合火焰探測器概述

　　海灣JTG-UM-GST9668點型紅紫外復合火焰探測器（雙紅/單紫）紅外部分探測角度可達到100度，中心探測距離可以達到60m(正庚烷)。結合專有的探測電路及軟件算法，紅外檢測頻率為4.3μm、5.0μm。紫外檢測頻譜范圍在185~260nm，振蕩頻率在1至12赫茲的火焰輻射能，通過運算處理能力極強的處理器，對傳感器采集信號的變化比率和對應關系的進行數據分析和運算處理，只對火焰特征頻譜范圍內的輻射發出報警，具有非常高的防誤報警能力。

二、海灣JTG-UM-GST9668紅紫外復合火焰探測器功能特點

　◎2紅外波段+1紫外波段

　◎獲得SL3及CCC認證（2021081801001380、2021081801001382）

　◎防爆等級Exd IIC T6Gb/Ex tD A21

　◎IP67殼體，適合室外工作

　◎總線模式，較大程度的抑制錯誤報警

　◎高靈活性和廣泛兼容

　◎整體式接線盒實現了輕松安裝

　◎本產品為海灣消防定制的第三方生產產品

三、海灣JTG-UM-GST9668紅紫外復合火焰探測器技術參數

型號：JTG-UM-GST9668

名稱：點型紅外火焰探測器、點型紫外火焰探測器

品牌：海灣

工作電壓：DC18~30V

監視電流：＜25mA@24VDC

報警電流：＜35mA@24VDC

信號輸出：報警繼電器（常開）、故障繼電器（常閉）、總線

視覺范圍：≤100°

探測最大距離：60米（中軸方向，0.3m×0.3m正庚烷）

報警時間：＜30s（中軸方向，0.3m×0.3m汽油火）

工作溫度：-20℃~+60℃

工作濕度：0~95%RH

電氣接口：M20×1.5（內螺紋）接口，其他接口轉接頭選配

防爆標志：Ex dⅡ CT6 Gb/Ex tD A21 T80℃

防護等級：IP67

外殼材質：鑄鋁

安裝方式：壁裝或吊裝

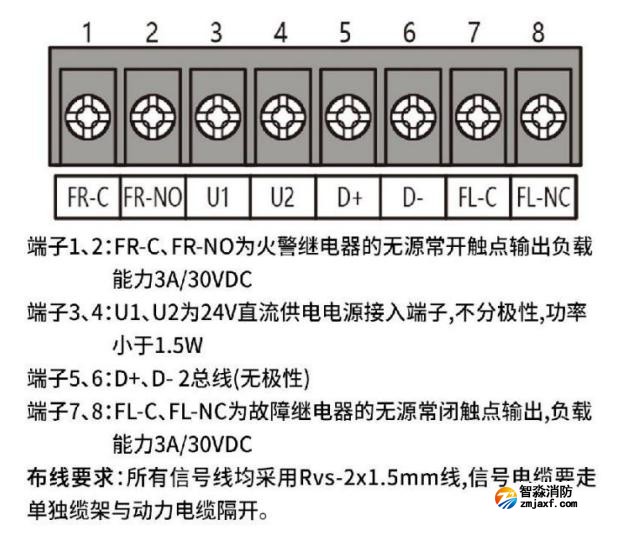

四、海灣JTG-UM-GST9668紅紫外復合火焰探測器接線圖
