機電安裝部分優秀照片和大家一起分享，一起學習！該工程圖集包括給排水管道安裝、通風與空調管道安裝、電氣部分、設備支吊架、裝配式機房、工業化生產施工機械、機電調試設備、機電樣板展示等八個部分。





第一部分-給排水管道安裝

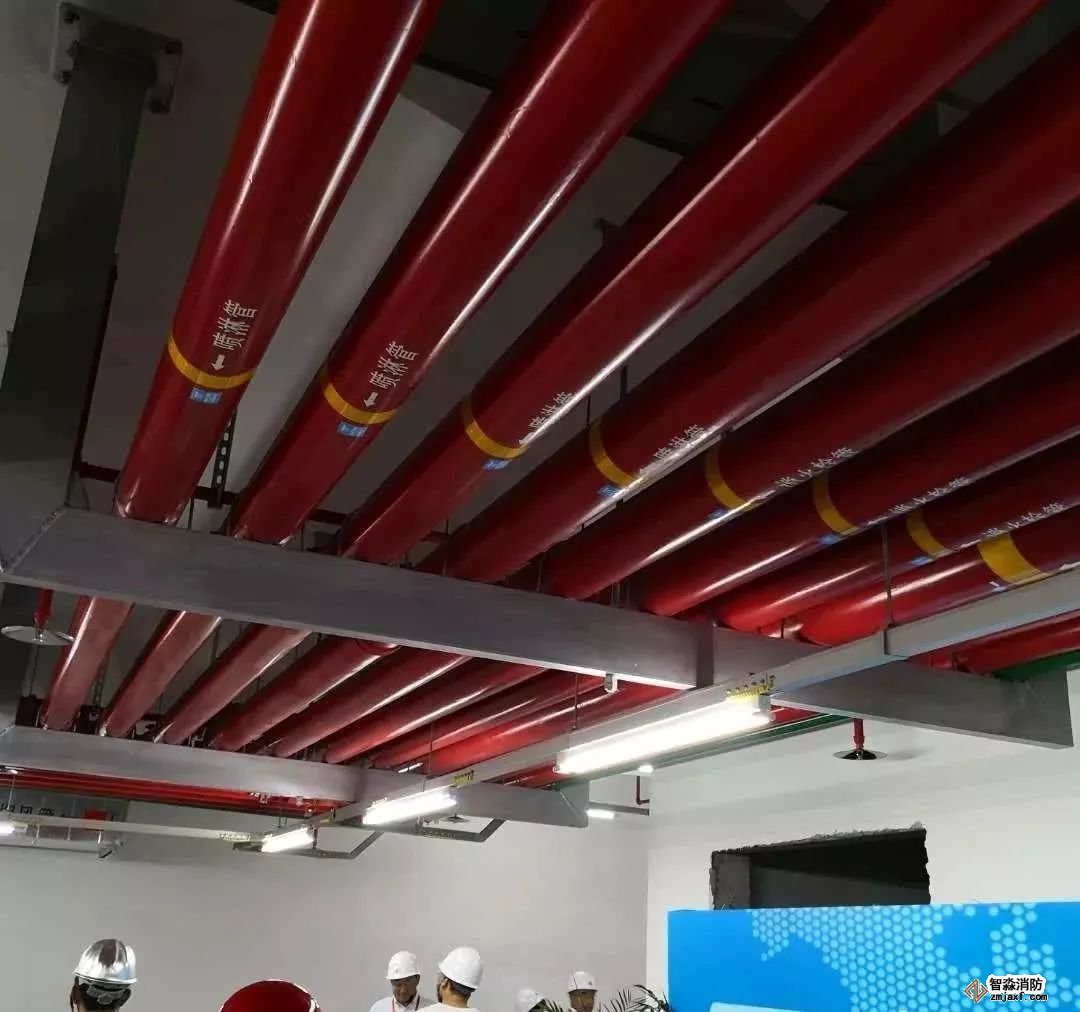

成排管道，成排成線，支吊架牢固，管道刷漆觀感美觀。

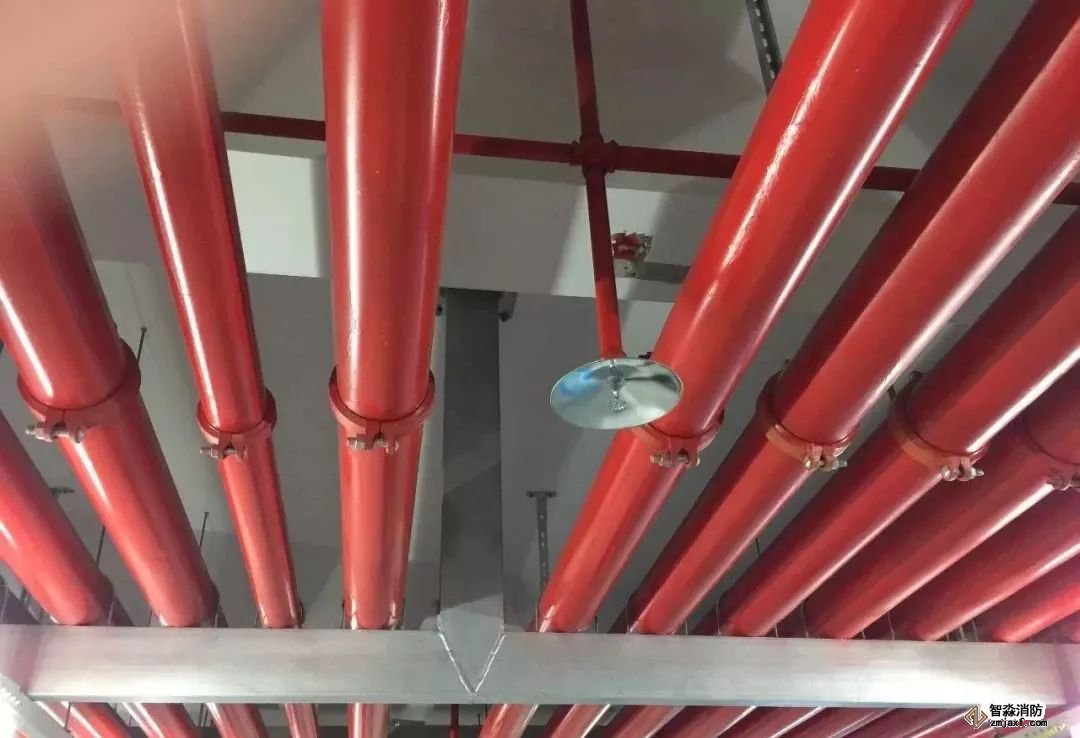

消防噴淋管道間距一致，標識清楚、成排成線。

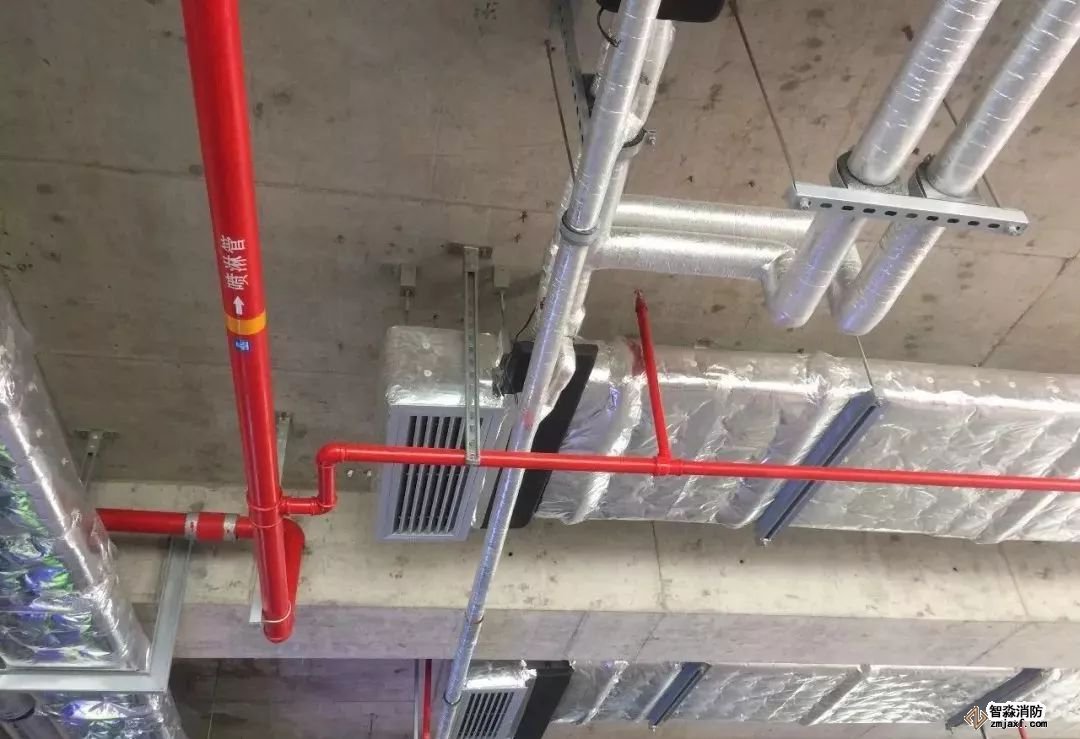

噴淋支管橫平豎直，標識清楚、支架布置間距合理。

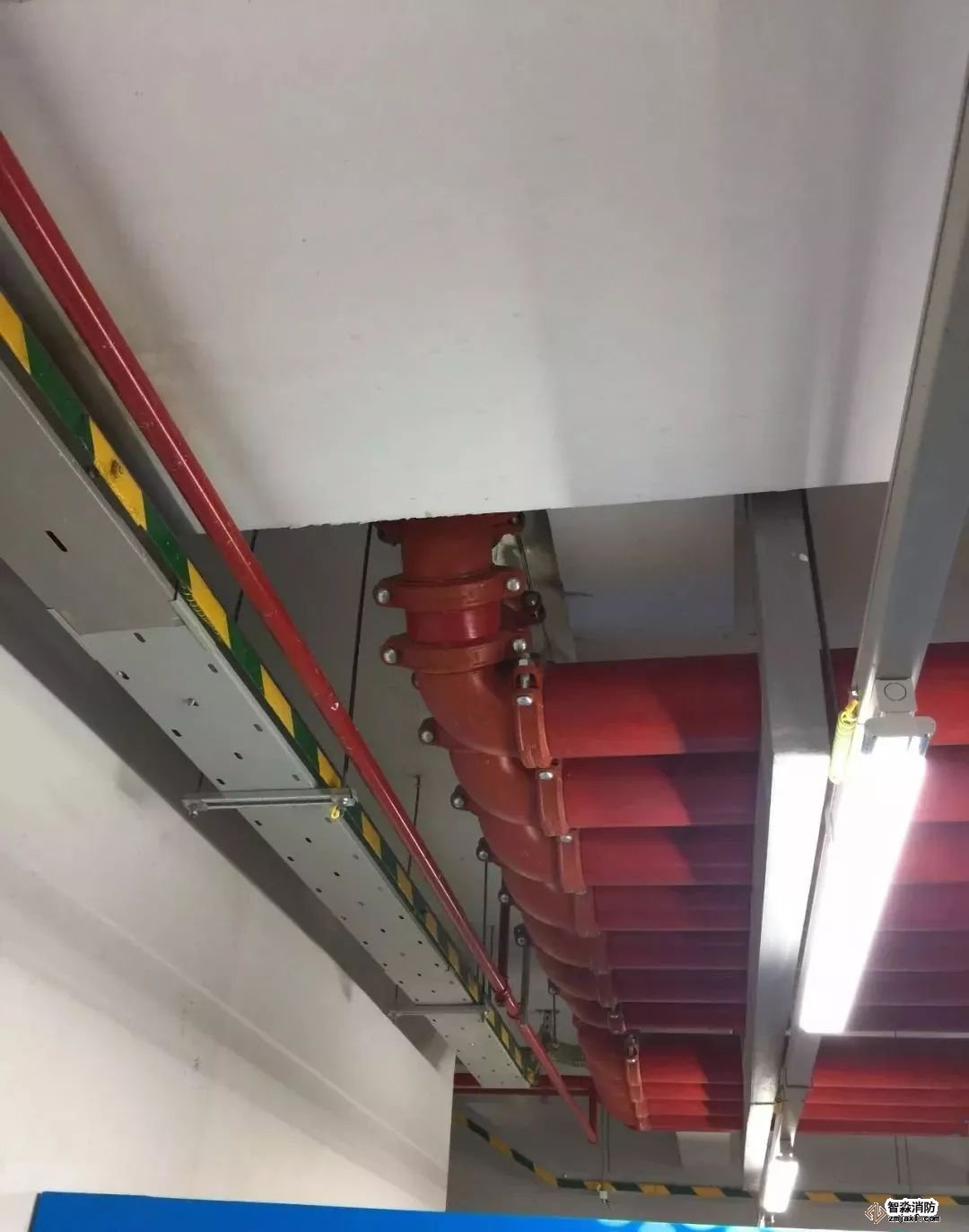

成排管道，彎頭處排成一條線。

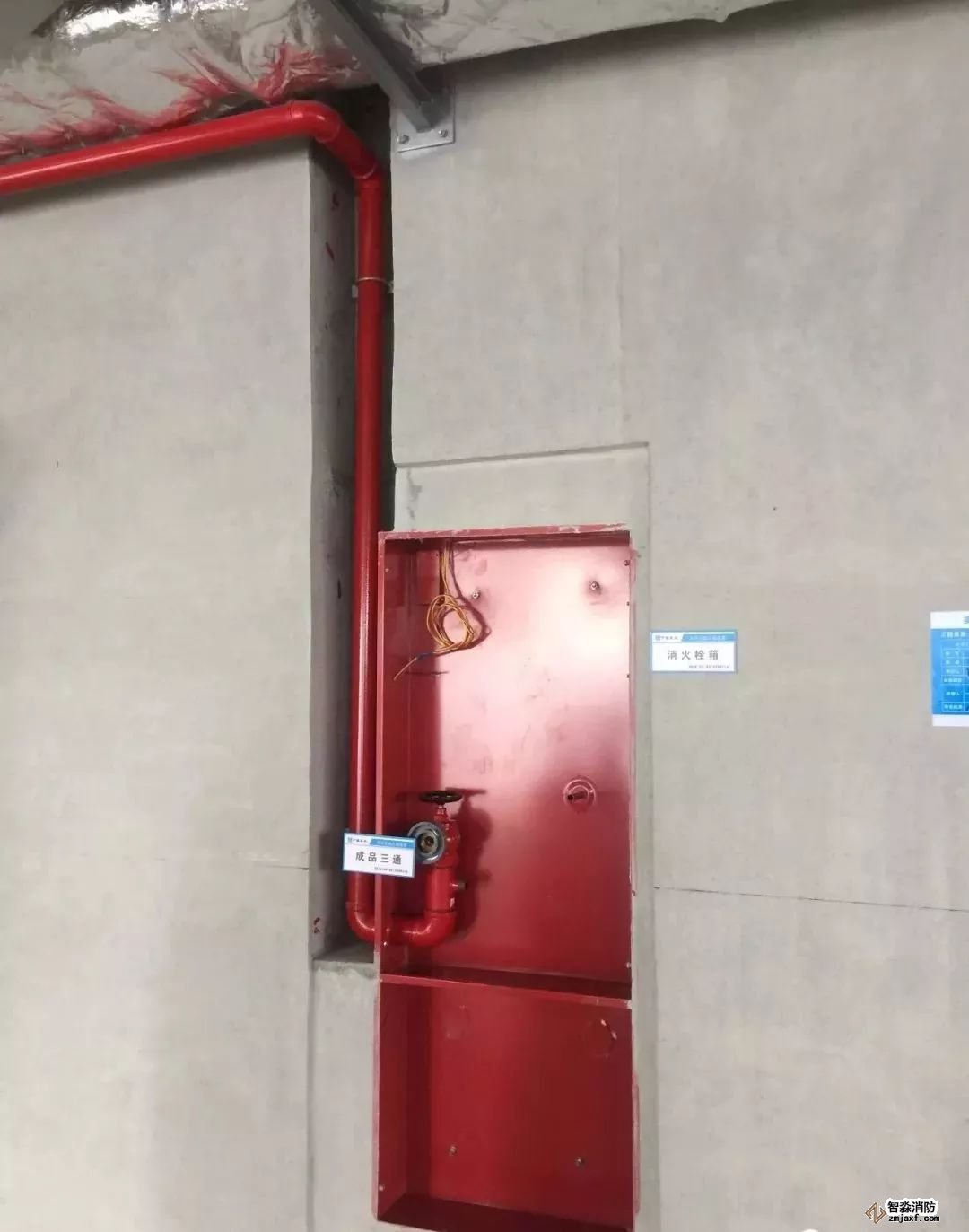

消火栓箱安裝，箱體外填塞密實，管道安裝垂直，栓頭距地1.1米。

排水管道安裝坡度滿足要求，支吊架布置合理。

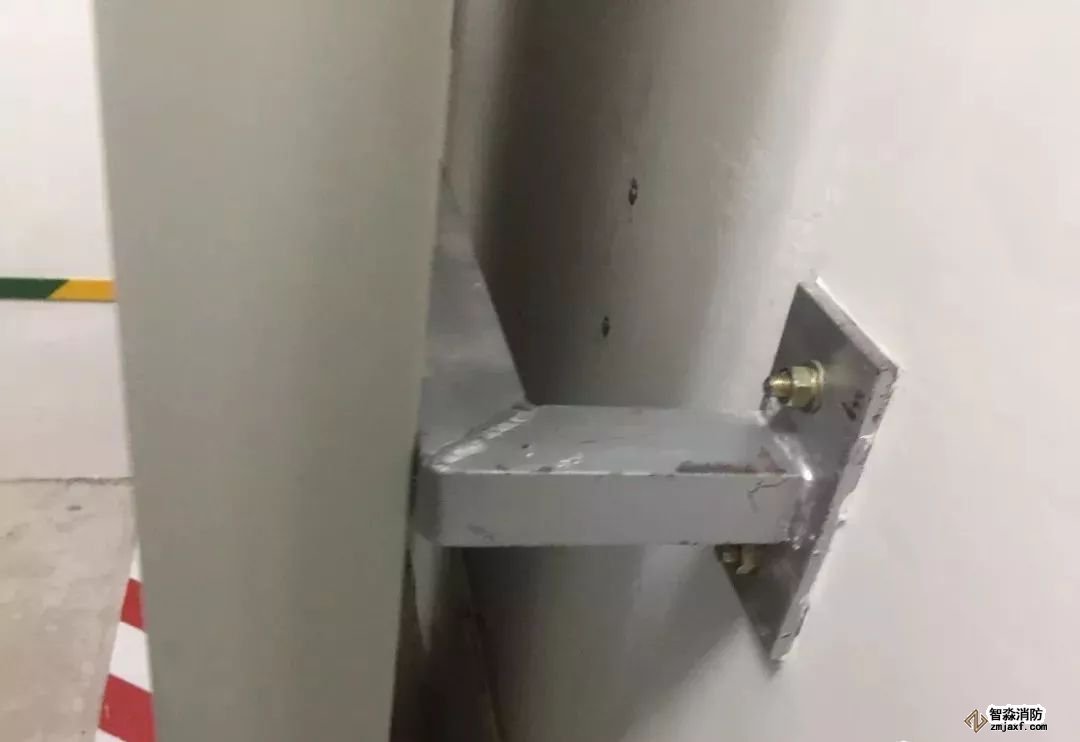

豎向排水管道，外用防護膜保護，支架結實耐用，管根設置橡膠圈，界面分明。

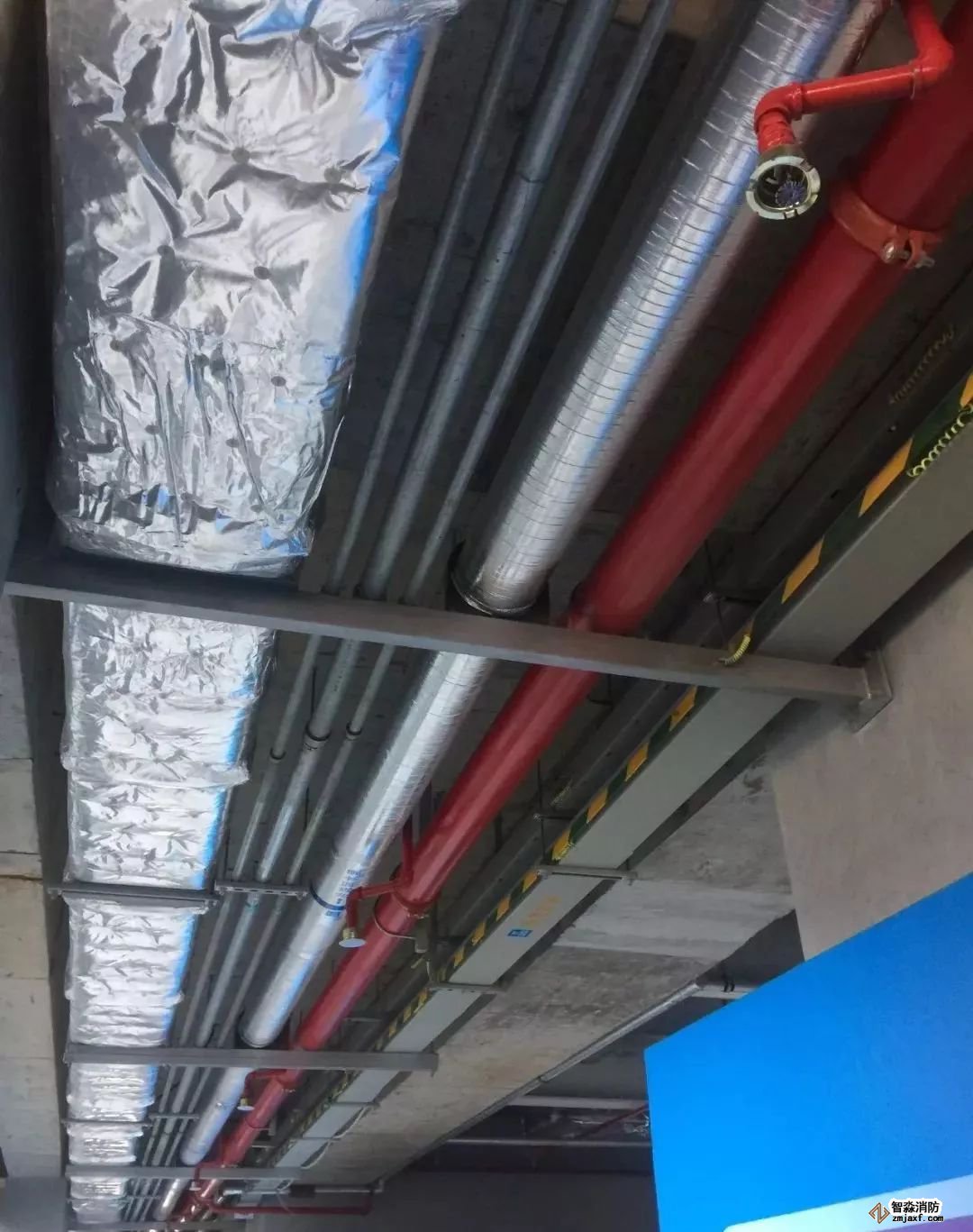

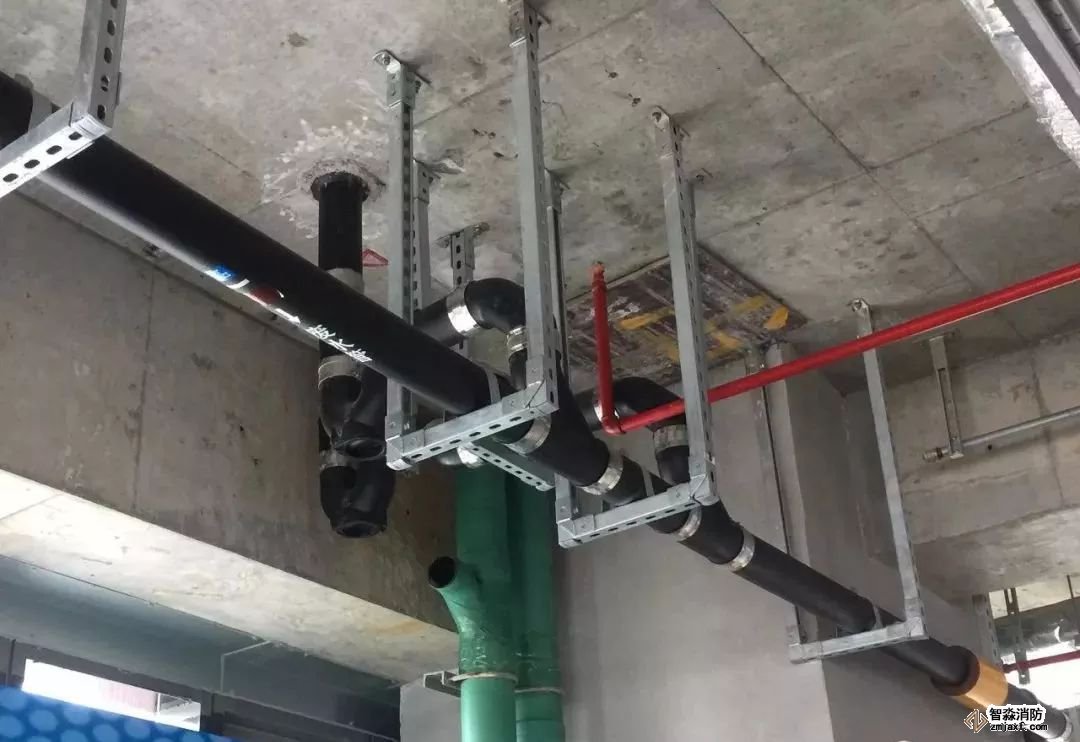

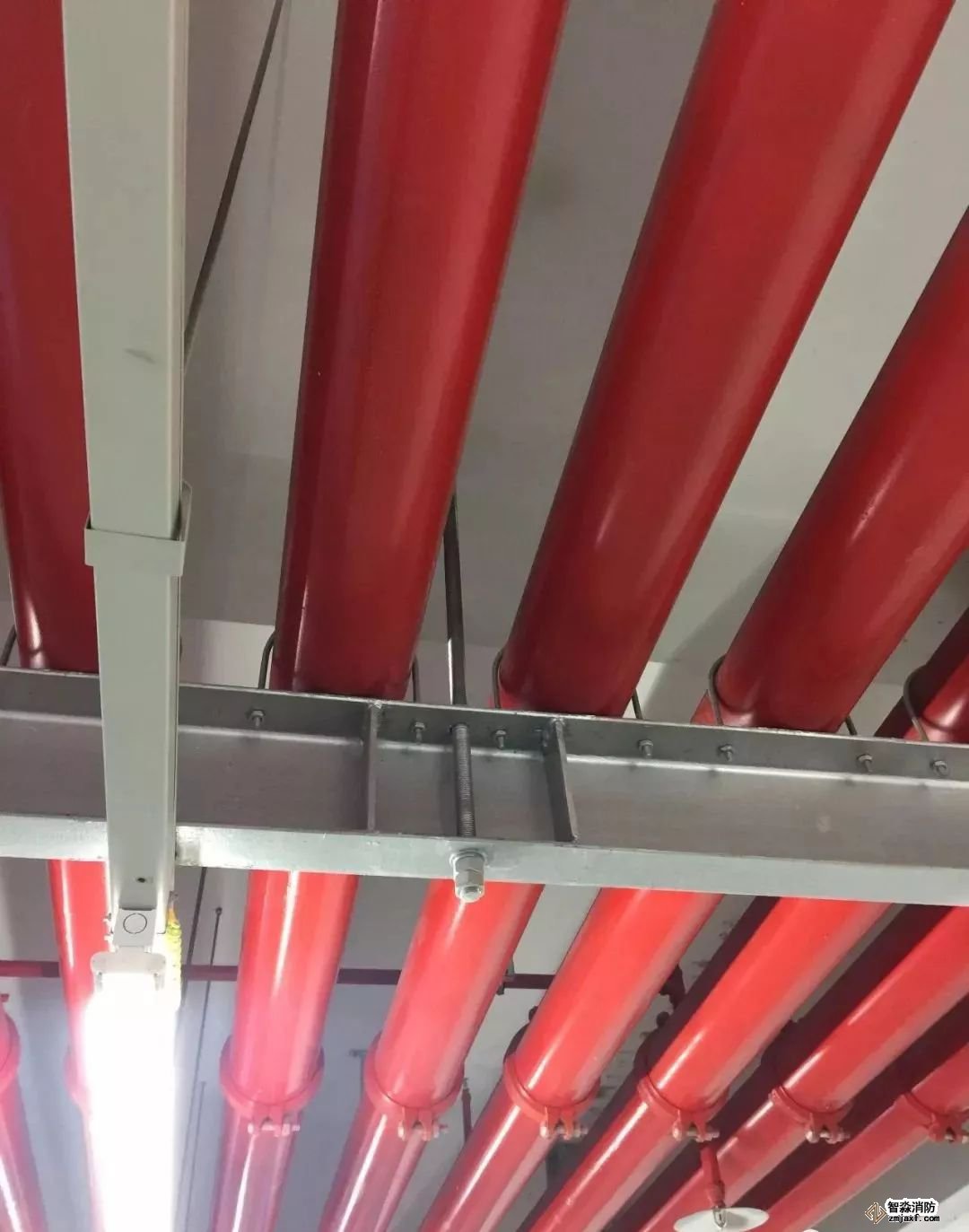

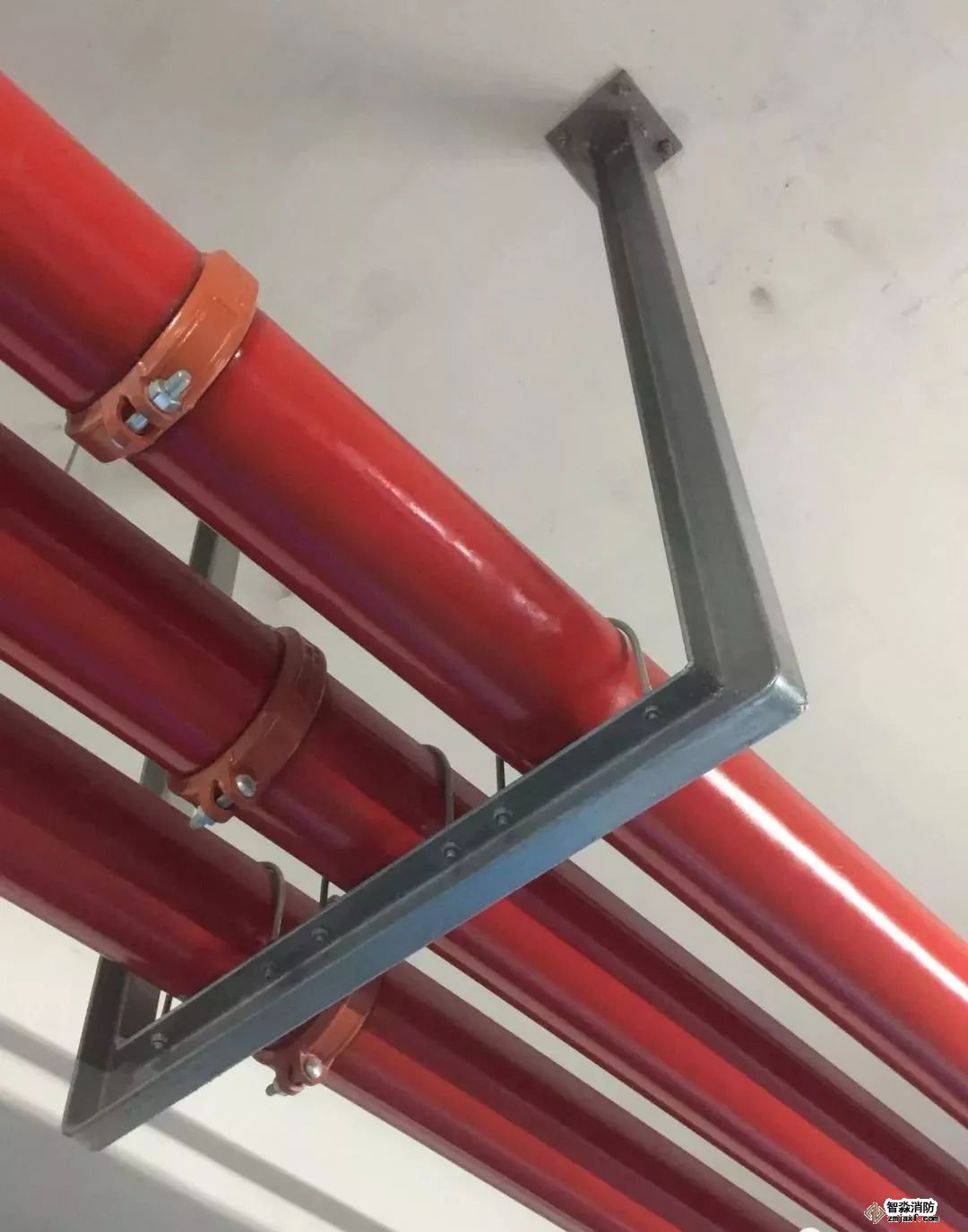

成排管線共用支吊架

壓力排水管道閥部件布置合理，支架結實耐用。





第二部分-通風與空調管道安裝

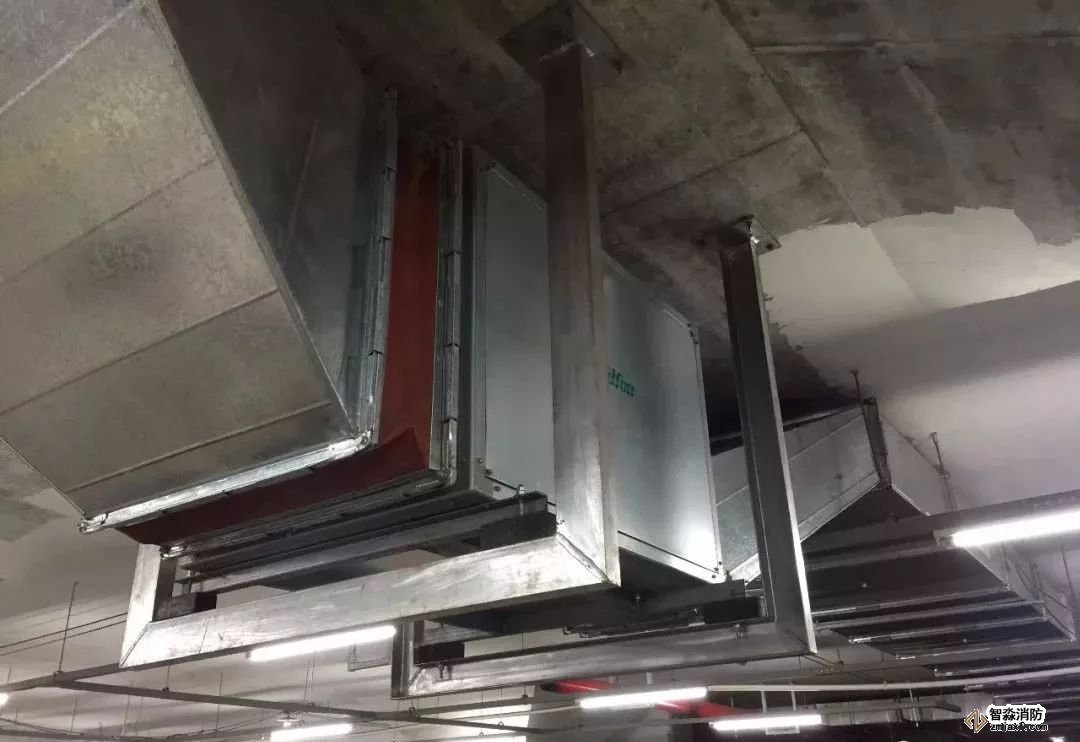

設備安裝支架結實耐用、防腐到位，減震厚實。

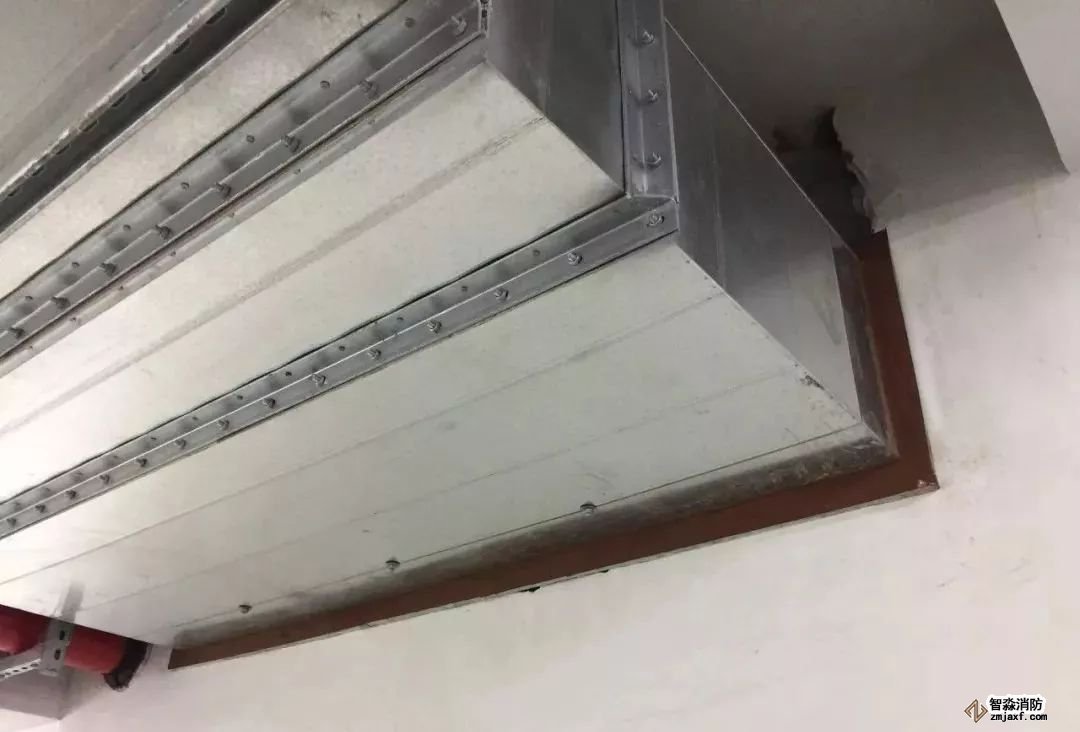

風管穿墻，防火泥封堵到位，界面清楚。

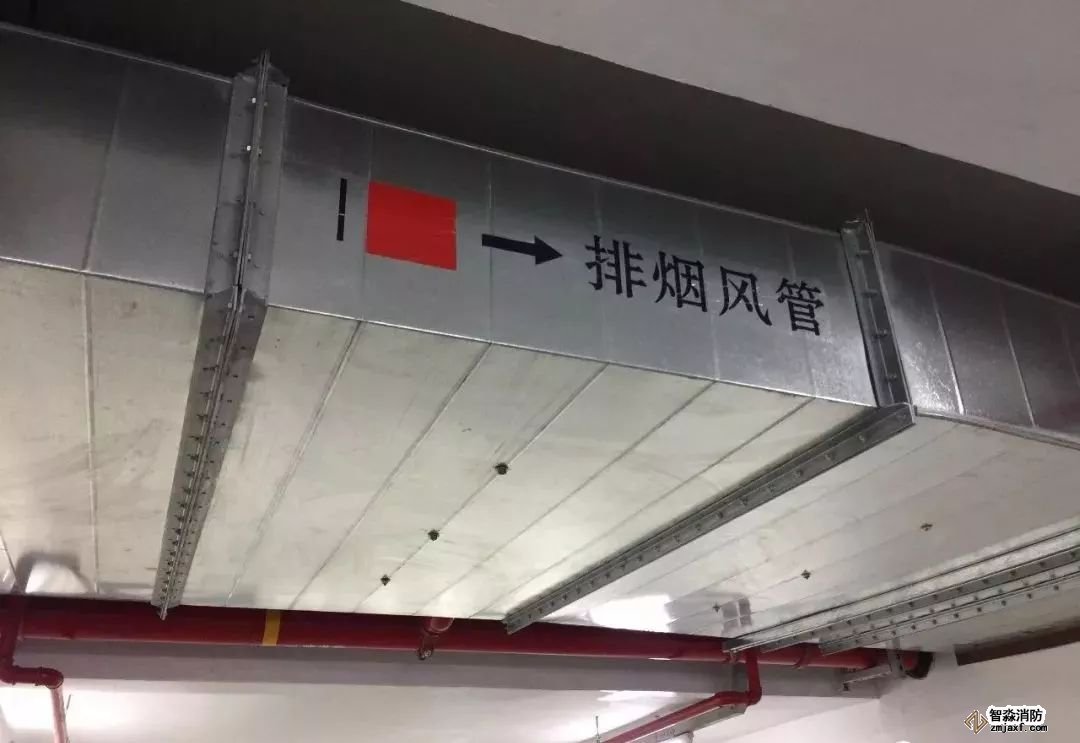

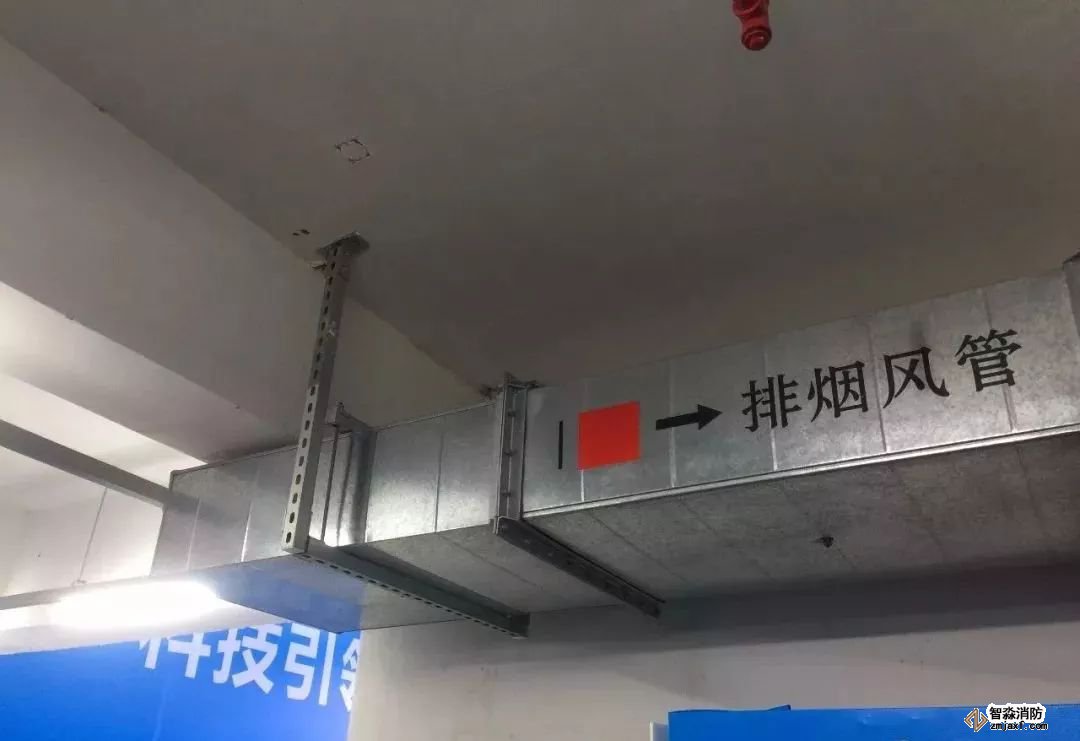

排煙管道安裝，法蘭采用倒角法蘭，美觀實用，標識清楚。

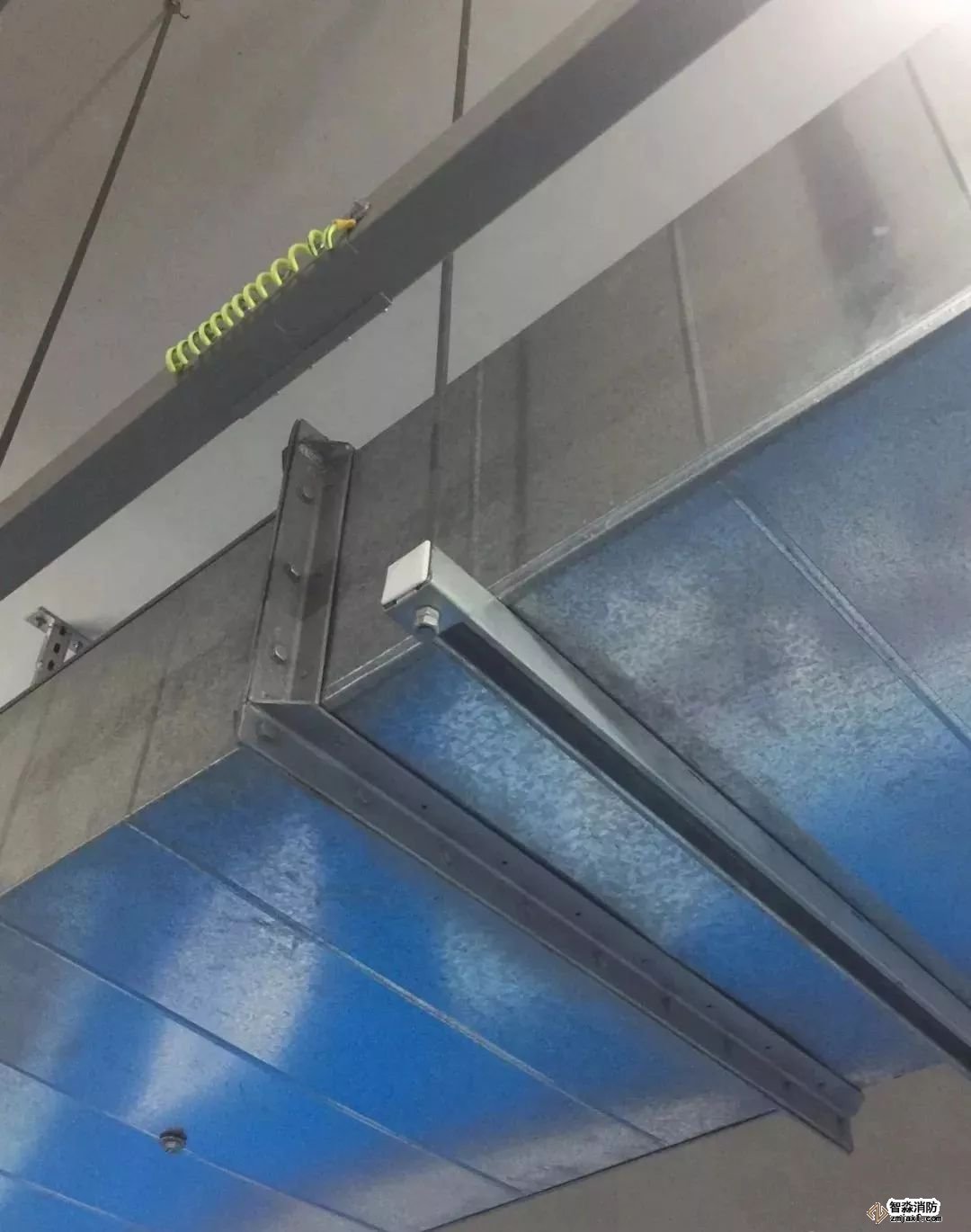

風管末端固定支架設置合理。

風管保溫平整厚實，支吊架處采用鋼板平鋪過度，保溫釘整齊牢固。

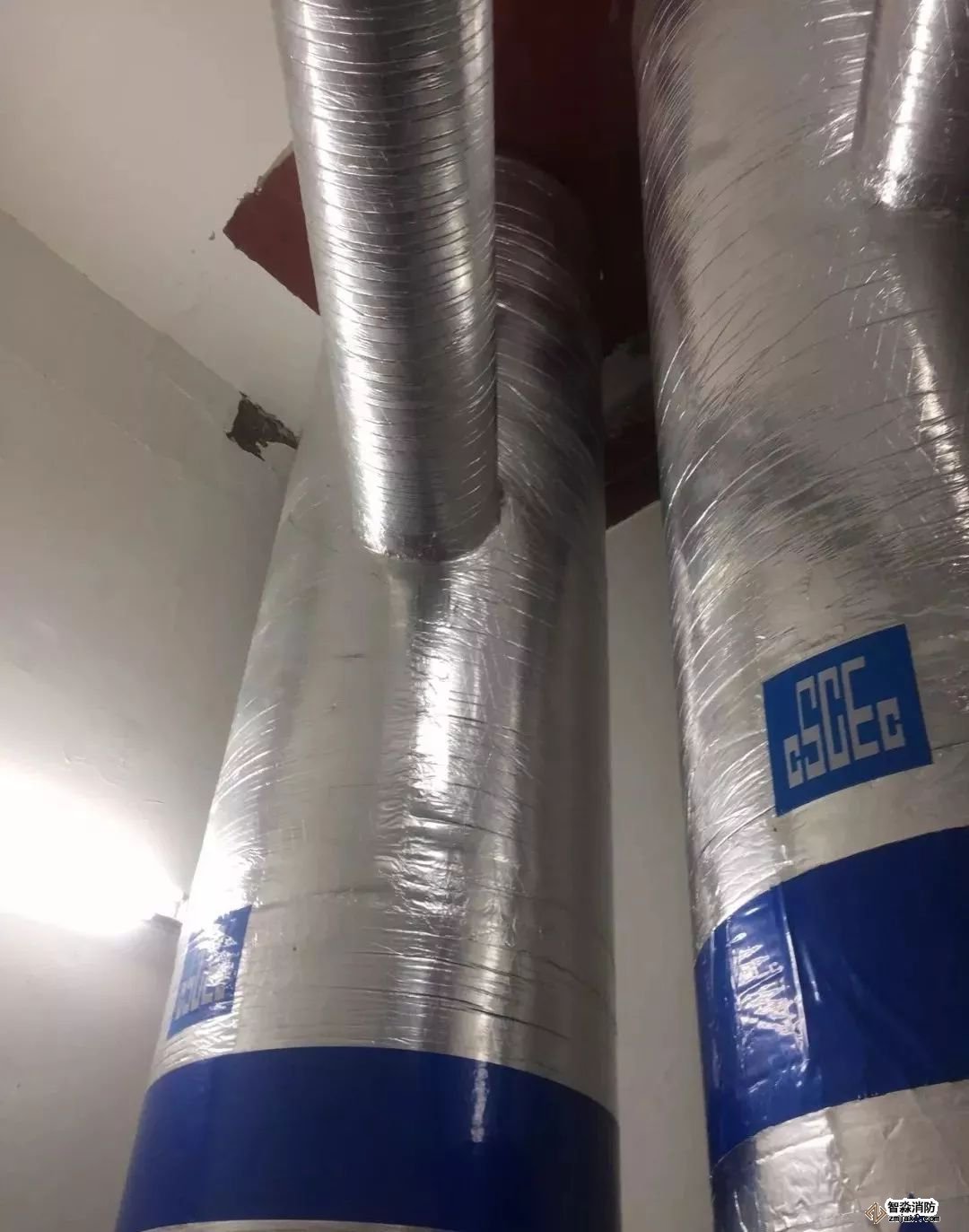

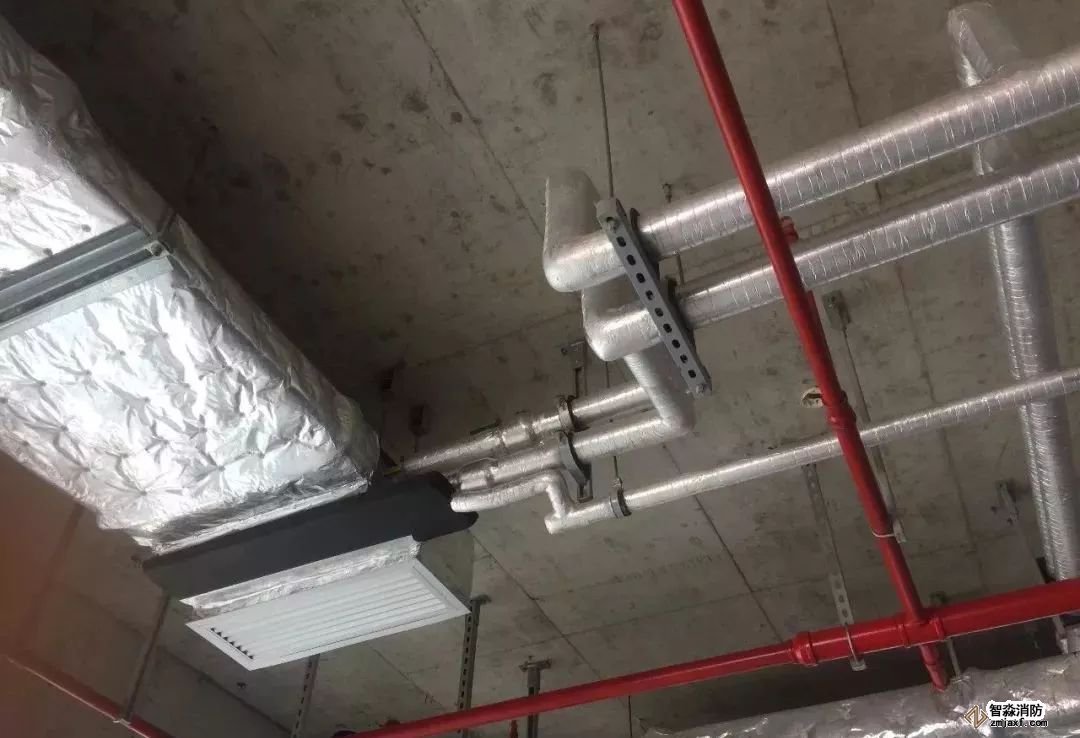

空調水管道，坡度正確，支架布置合理，保溫整齊美觀。

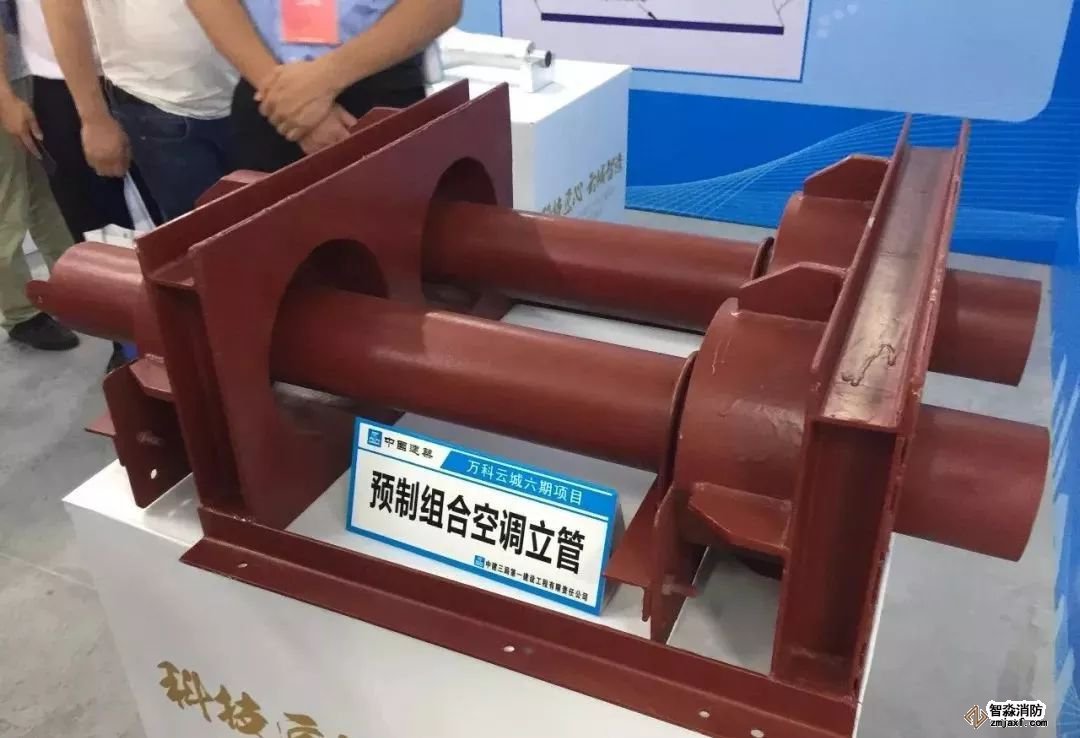

空調水立管采用預制組合立管與土建結構同步施工工藝



第三部分-電氣部分

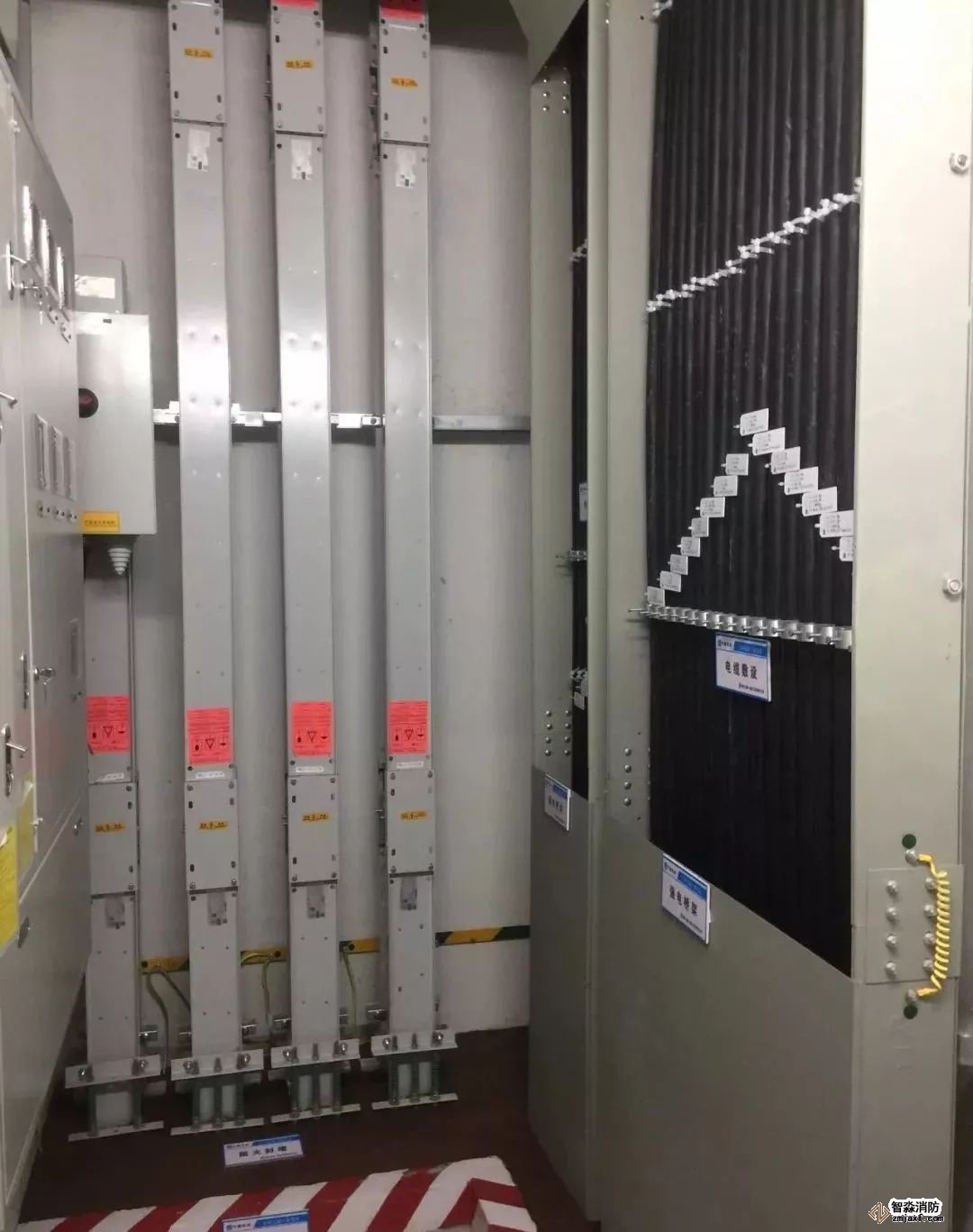

強電管井布置合理，整齊美觀

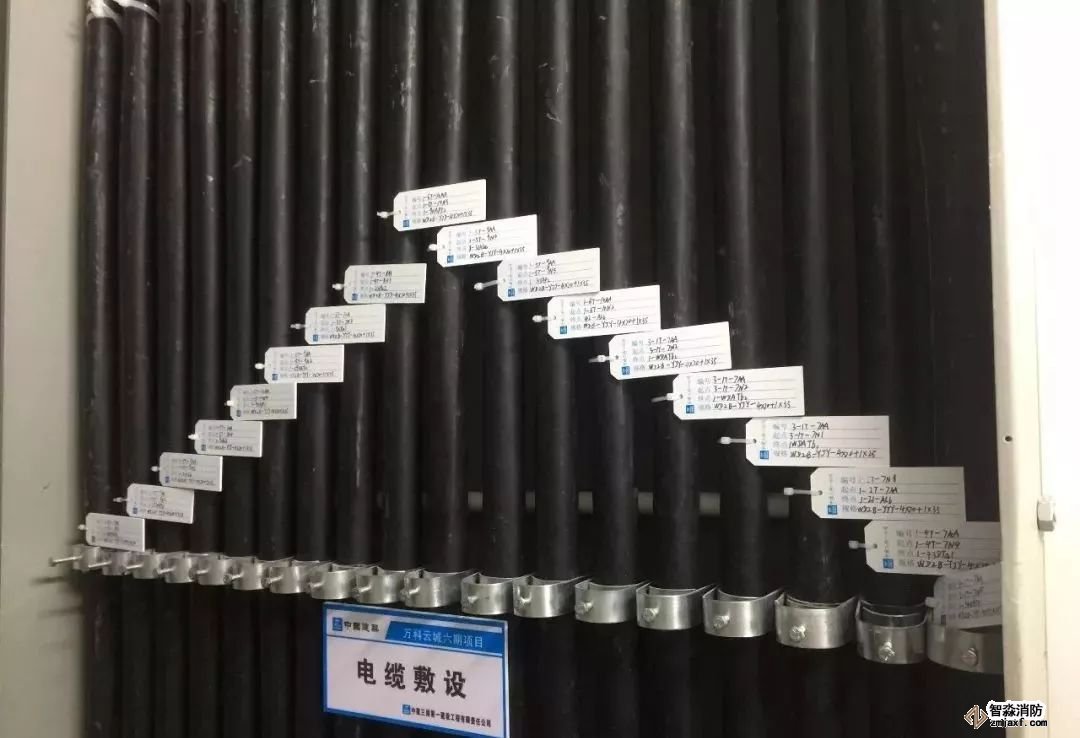

電纜排布間距一致，綁扎整齊牢固。

標識牌清楚明確，排列整齊。

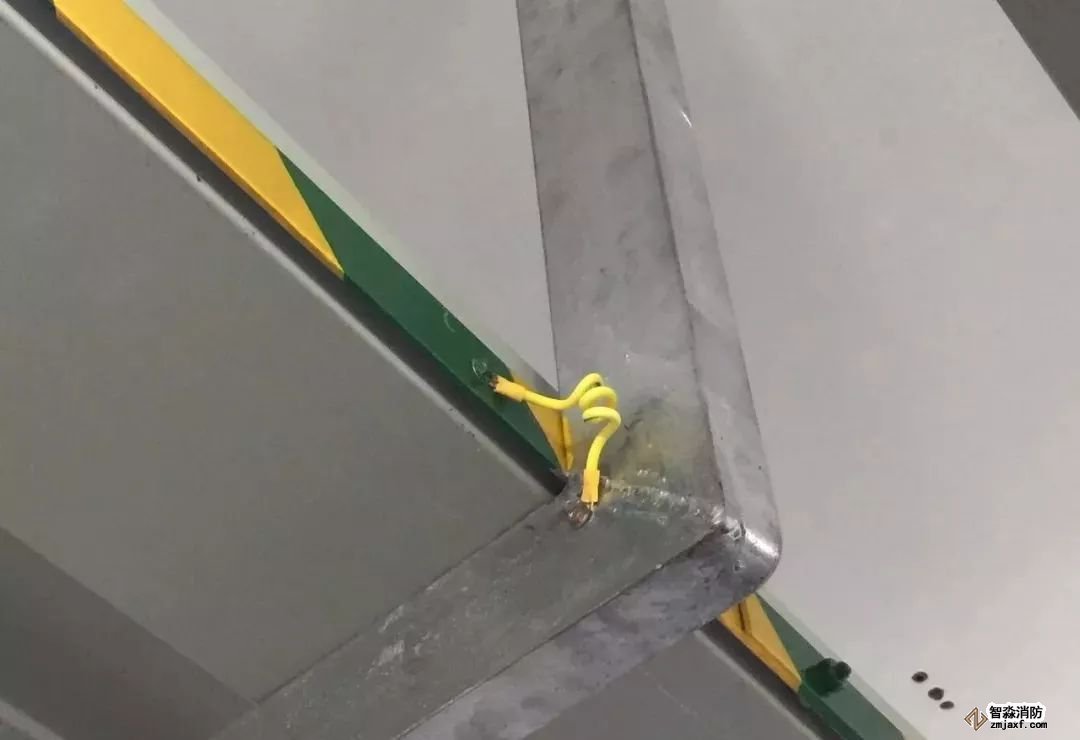

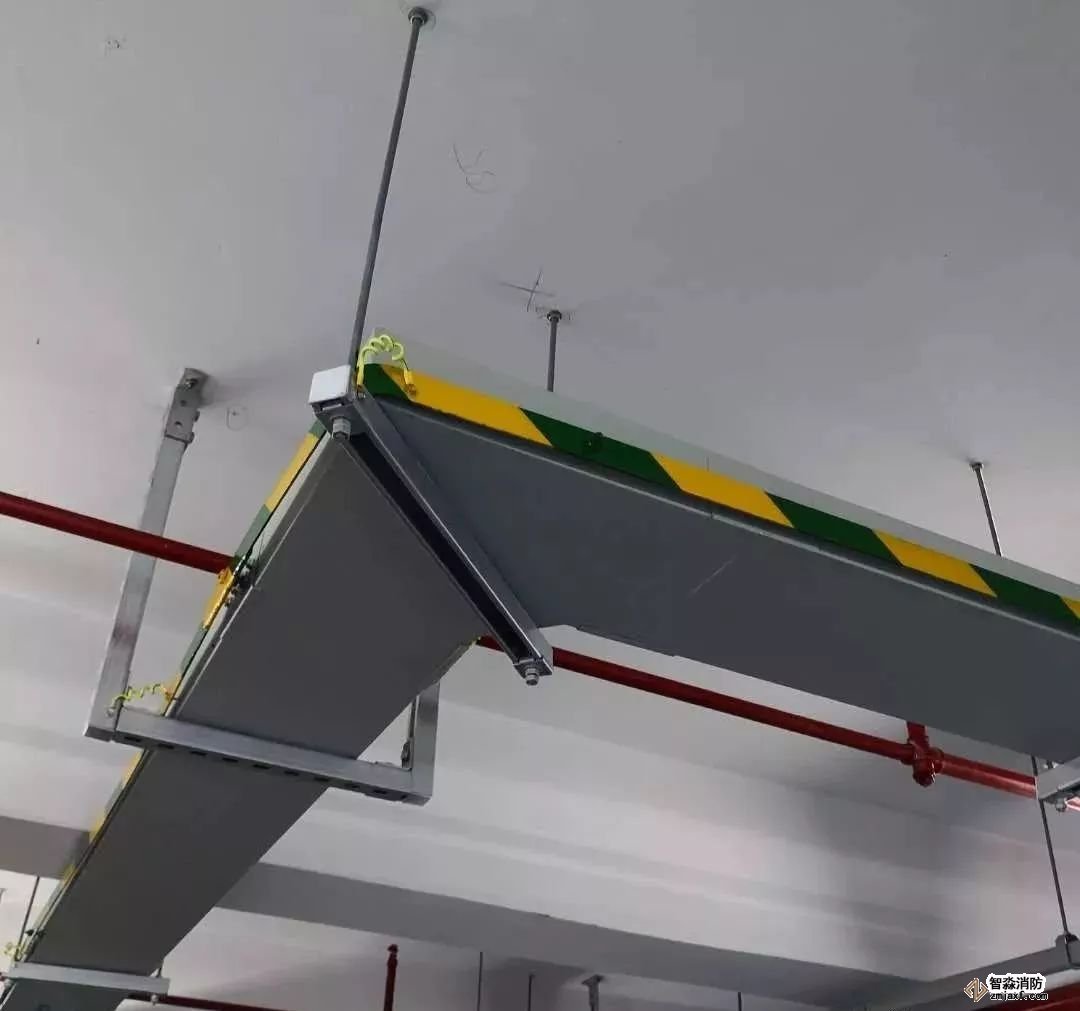

橋架安裝牢固，跨接滿足要求。

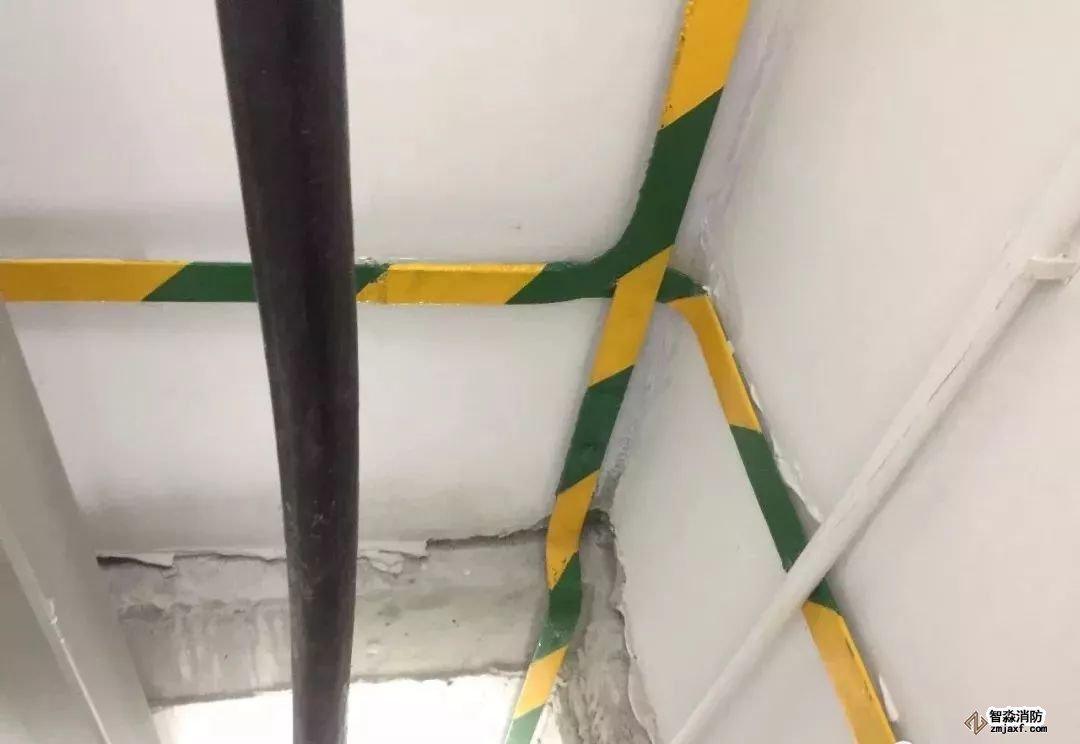

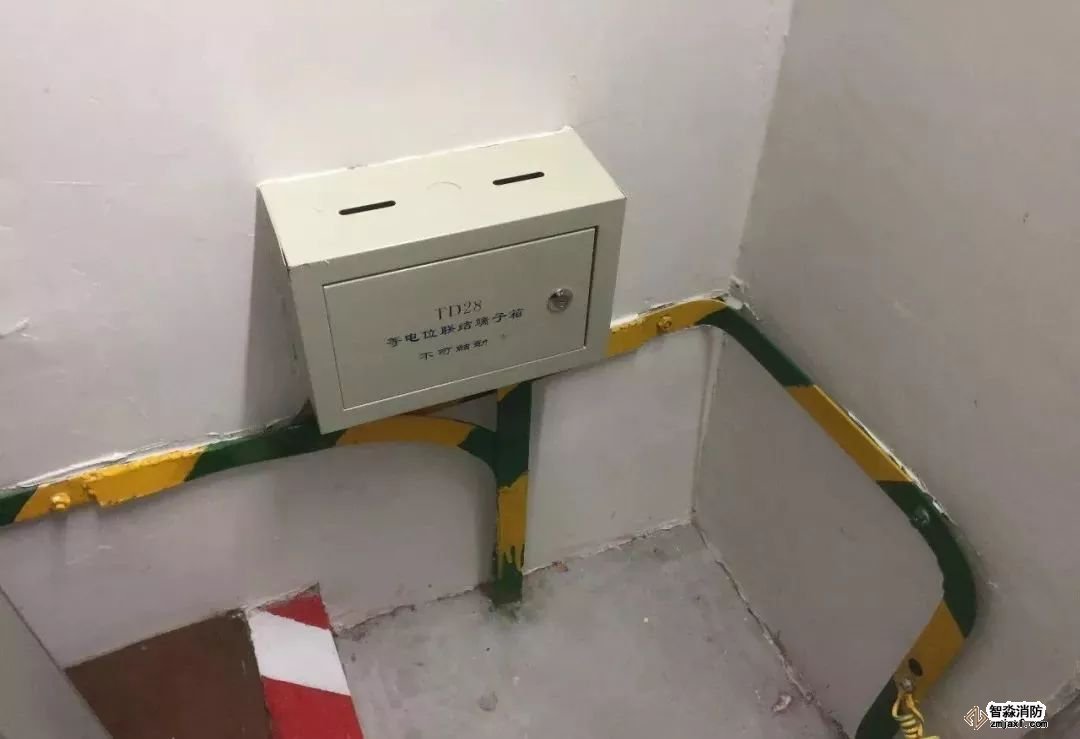

等電位焊接牢固，彎曲半徑美觀，標識醒目。

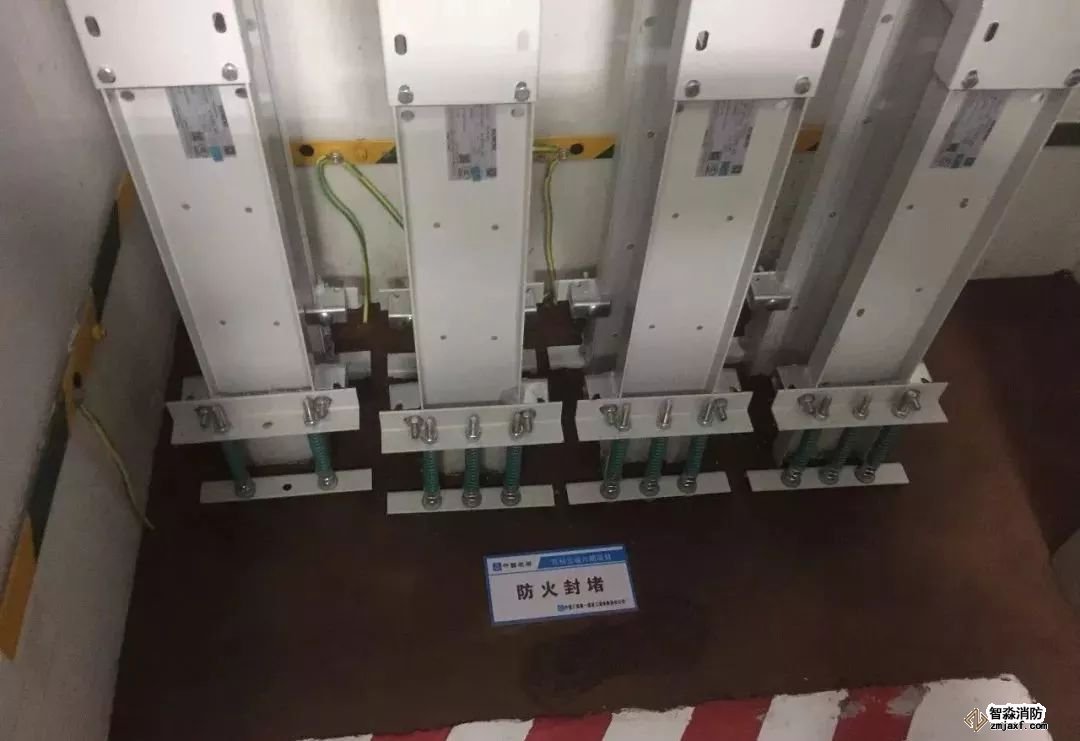

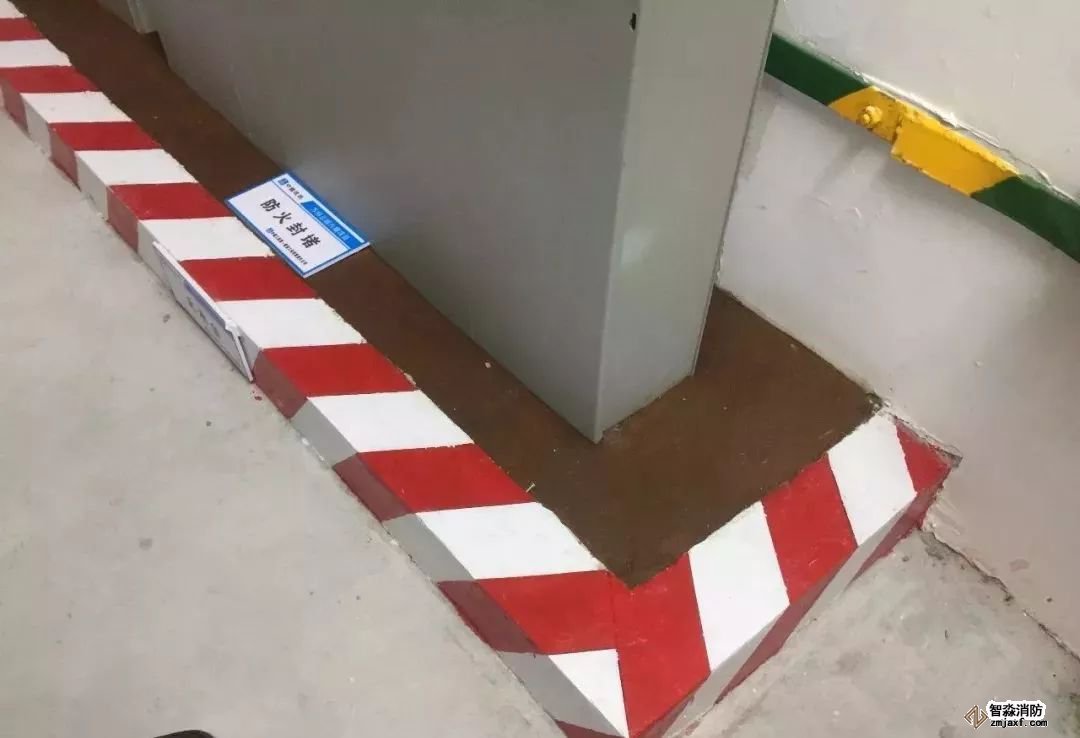

防火封堵平整密實，界面清晰。

線槽等成排成線，美觀大方。

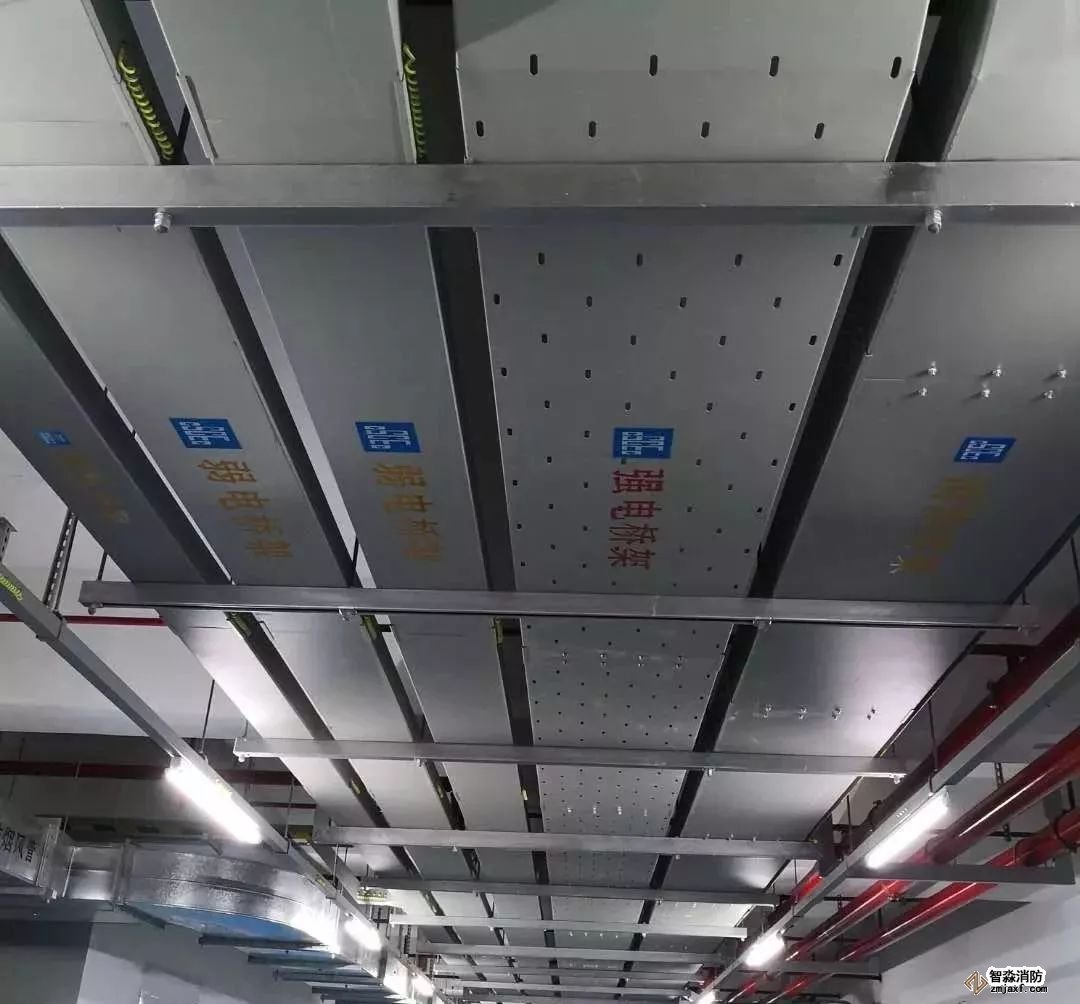

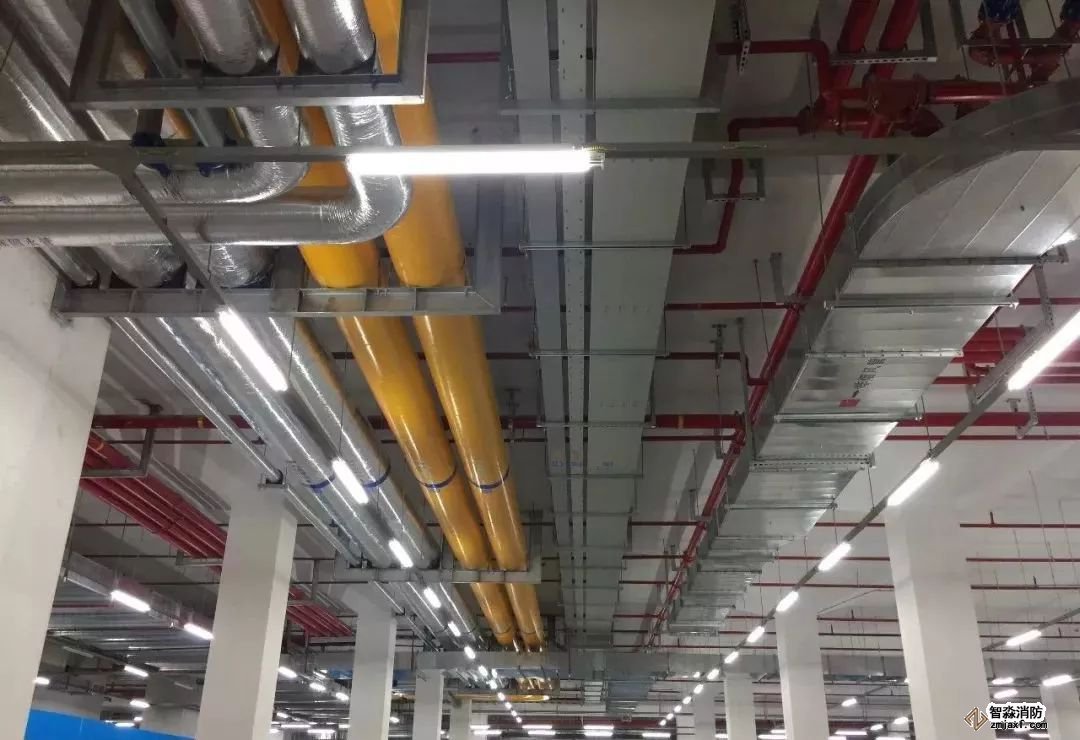

成排橋架，布置合理，共用支吊架采用C型鋼+槽鋼整體支架體系

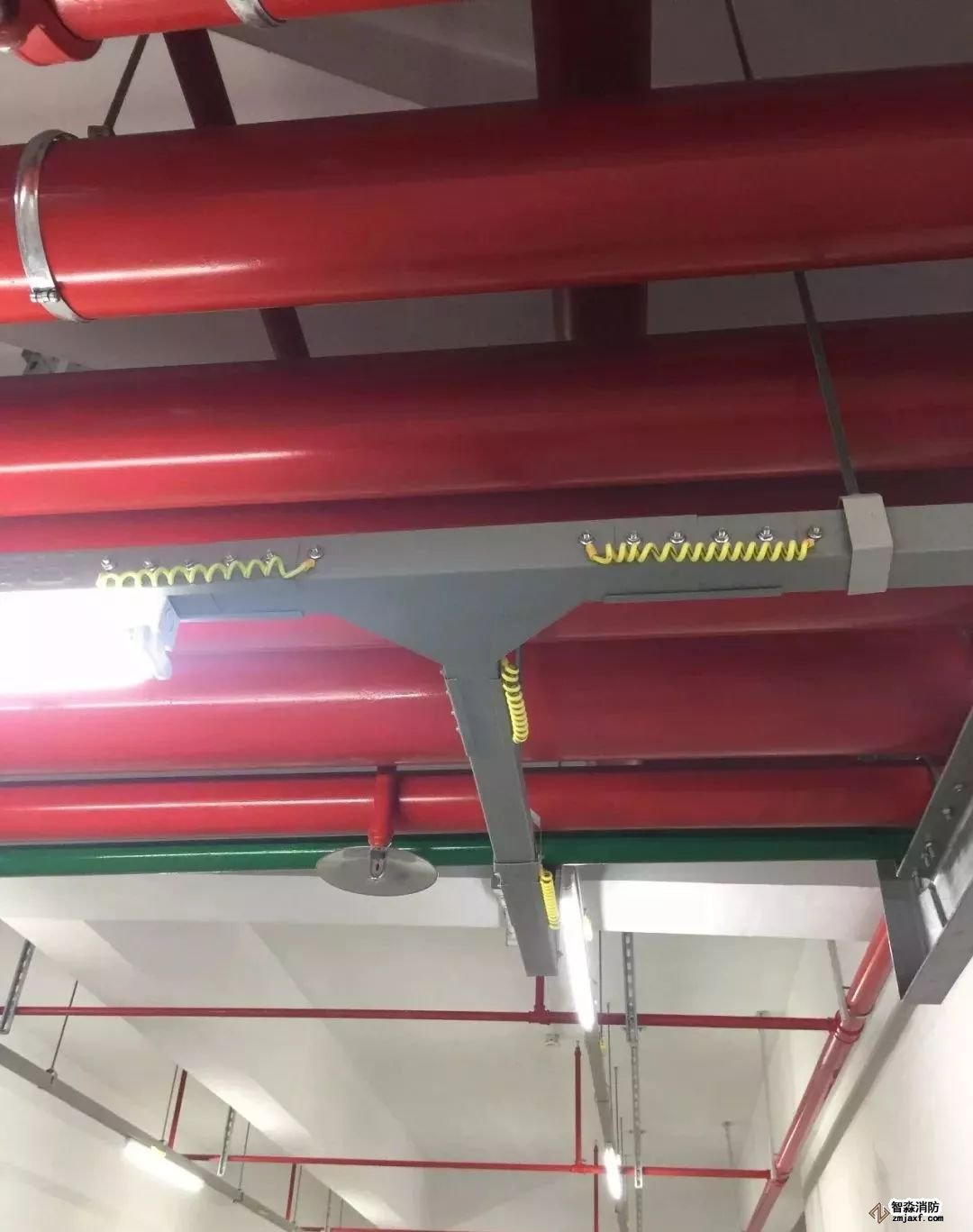

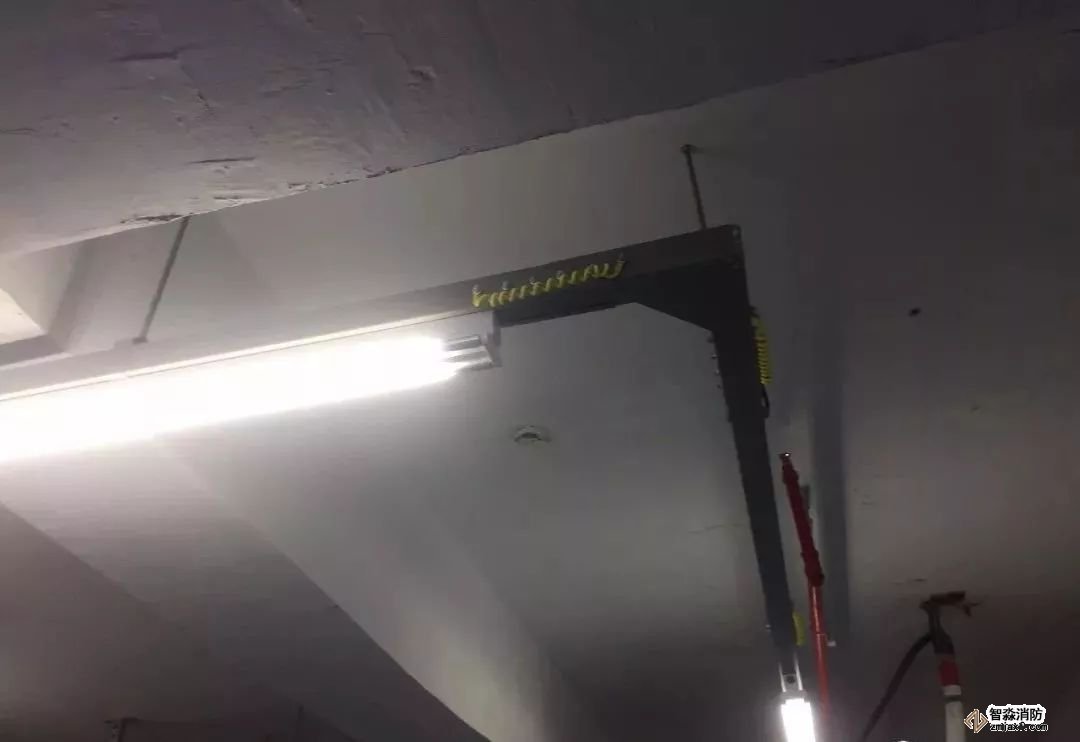

線槽支架布置合理，接地扁鋼標識清楚。

線槽穿越墻體防火封堵清楚



第四部分-設備支吊架

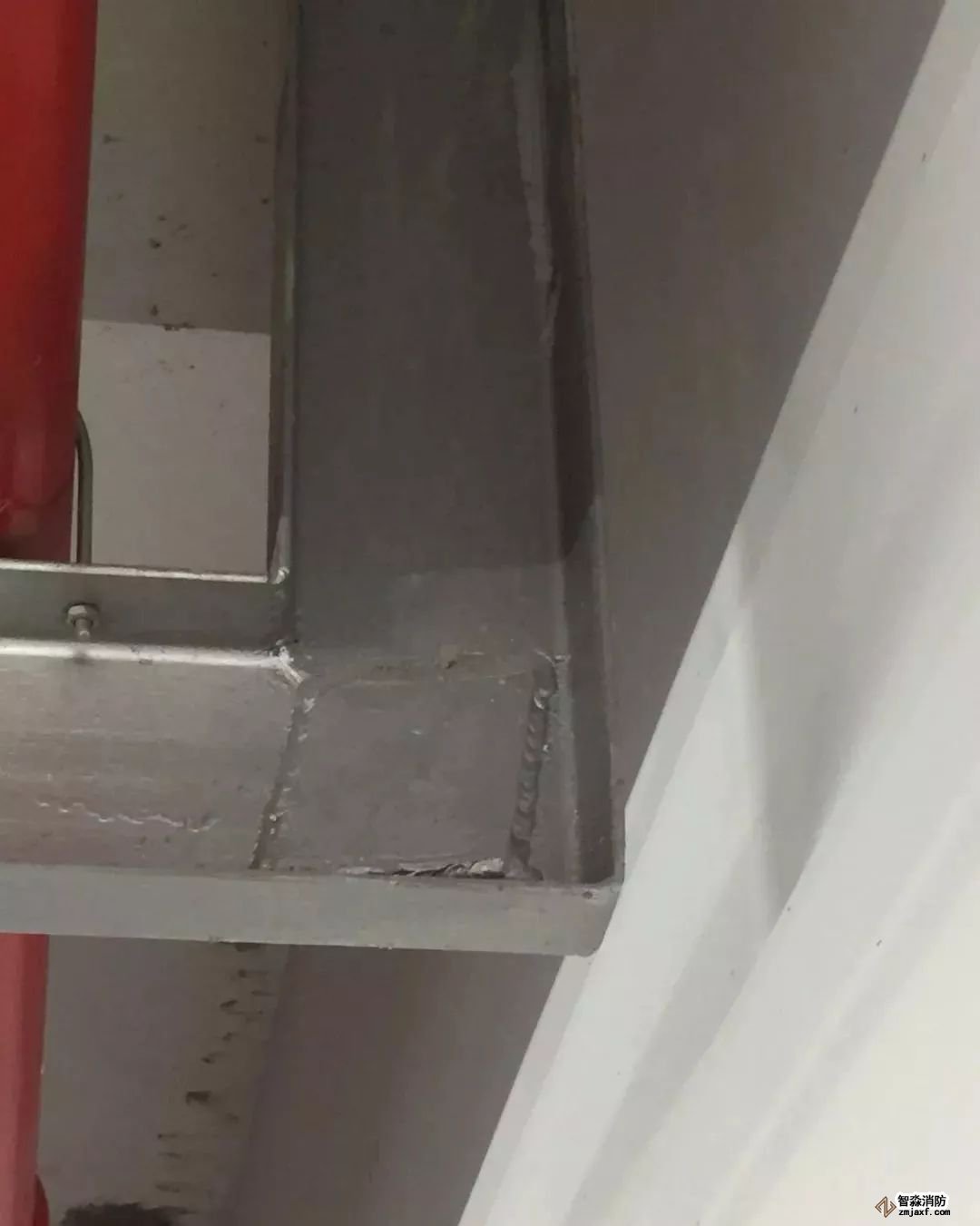

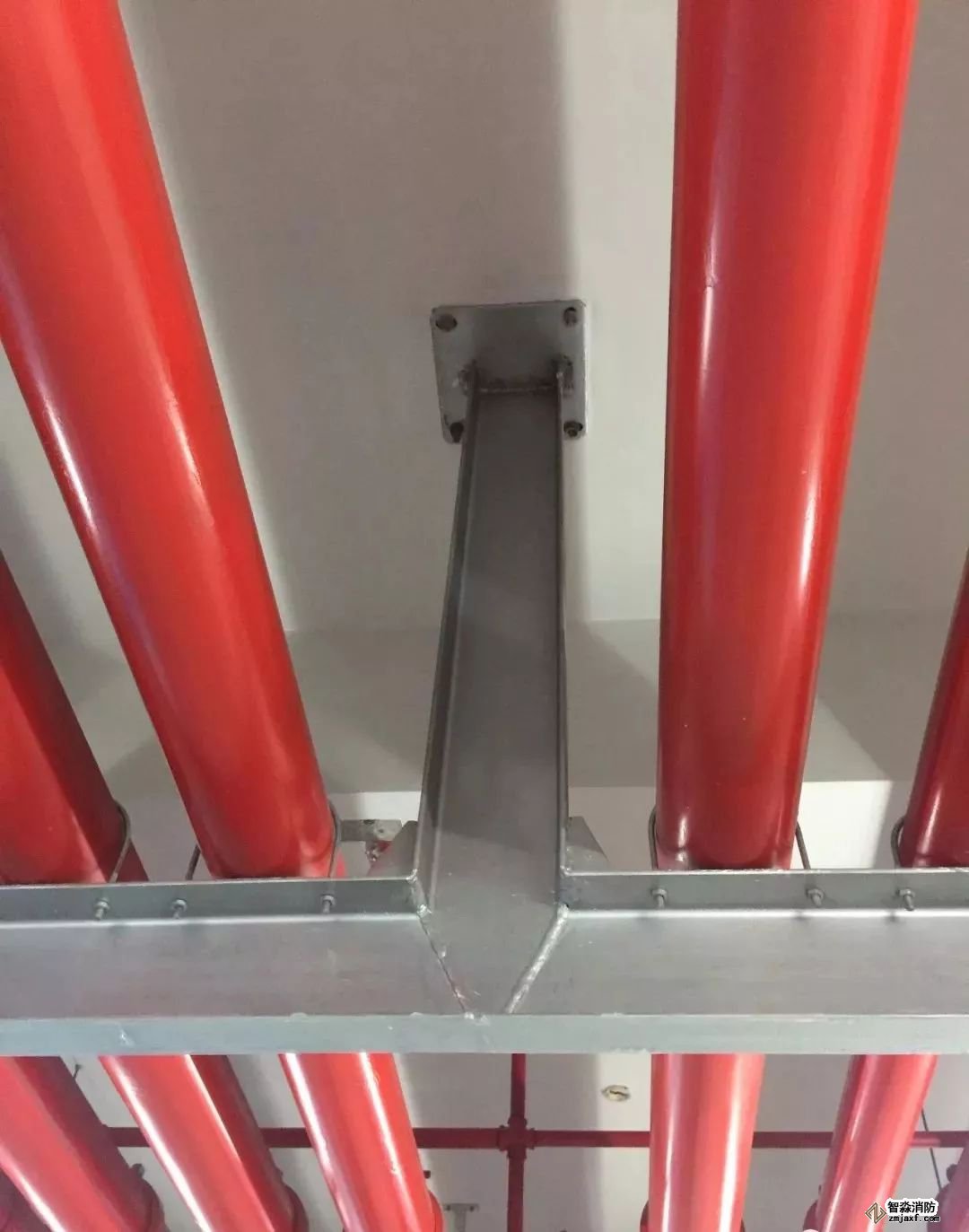

支吊架在梁上生根，焊接轉角處采用鋼板補強。

槽鋼支架選型正確，加工45度角切割煨彎焊接，吊桿布置合理，端頭雙螺栓固定，管卡型鋼機械開孔。

電氣橋架，專用固定支架，焊接牢固，防腐滿足要求。

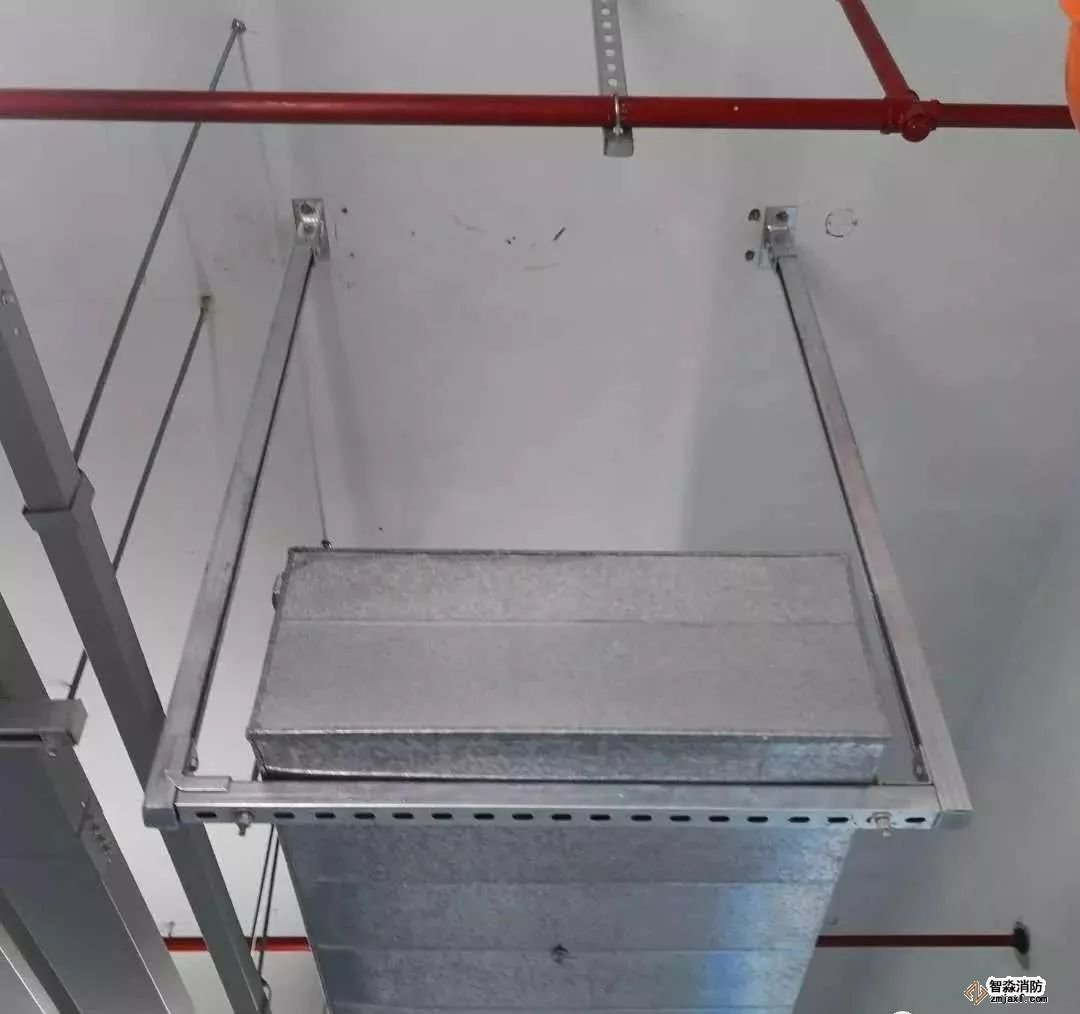

成品支吊架施工，結實耐用美觀，支架改造重復利用率高。

支架接地，安全有效。



第五部分-裝配式機房

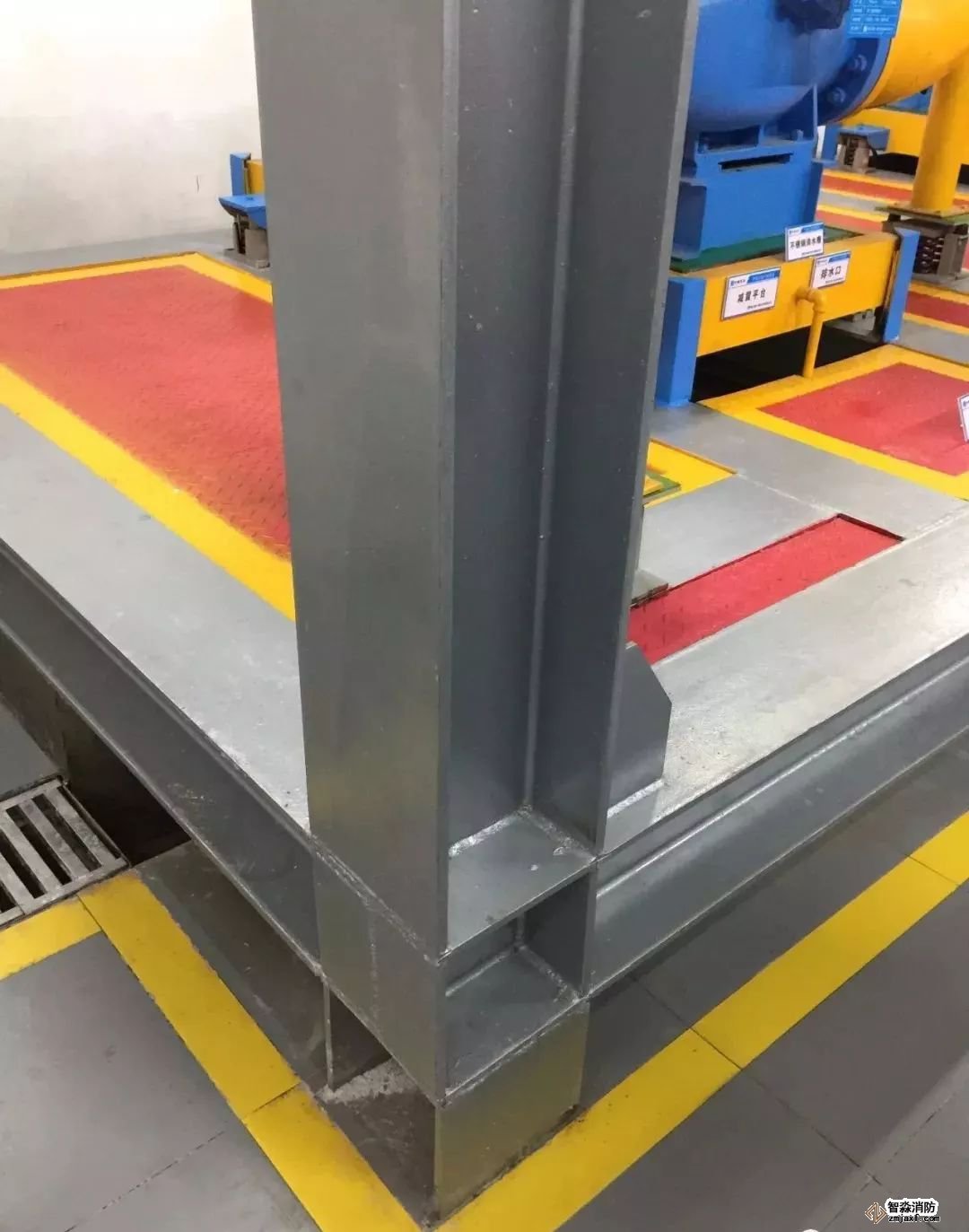

設備支架結實牢固

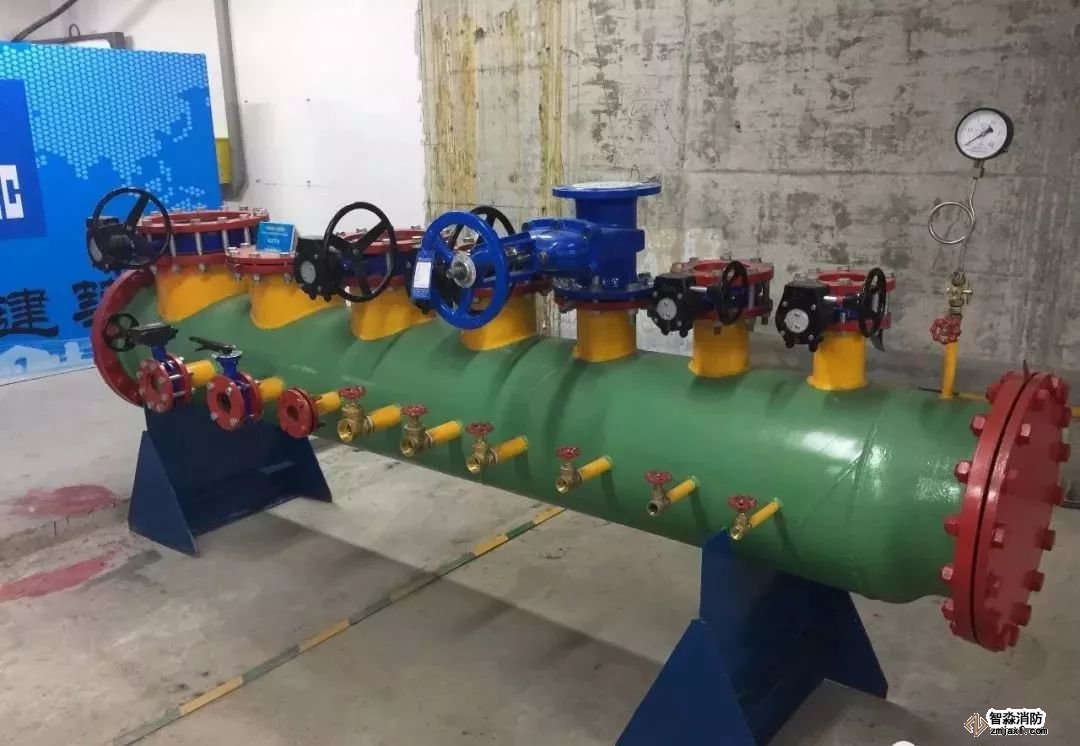

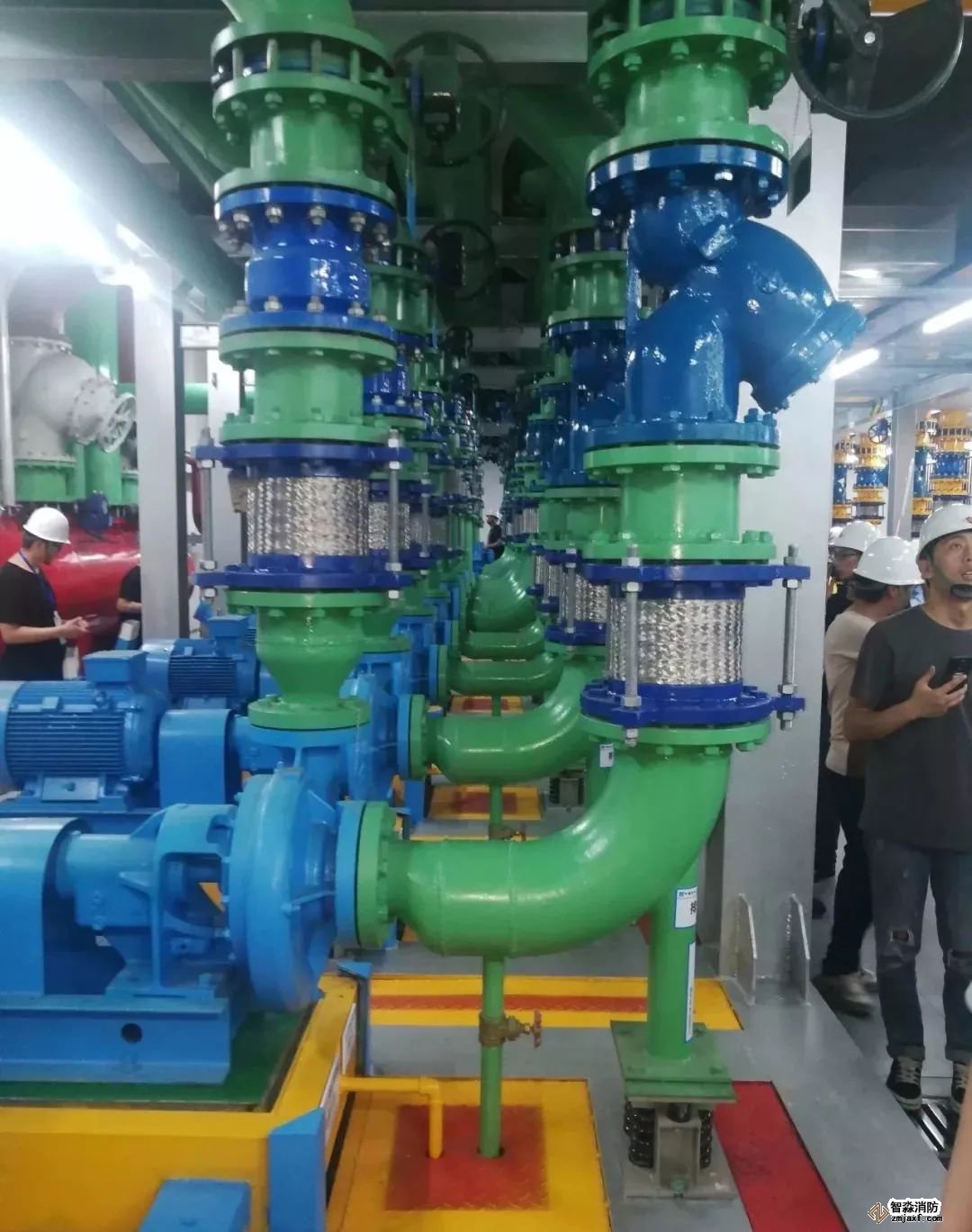

設備布置成排成線，加工廠預制成型，模塊化吊裝施工。

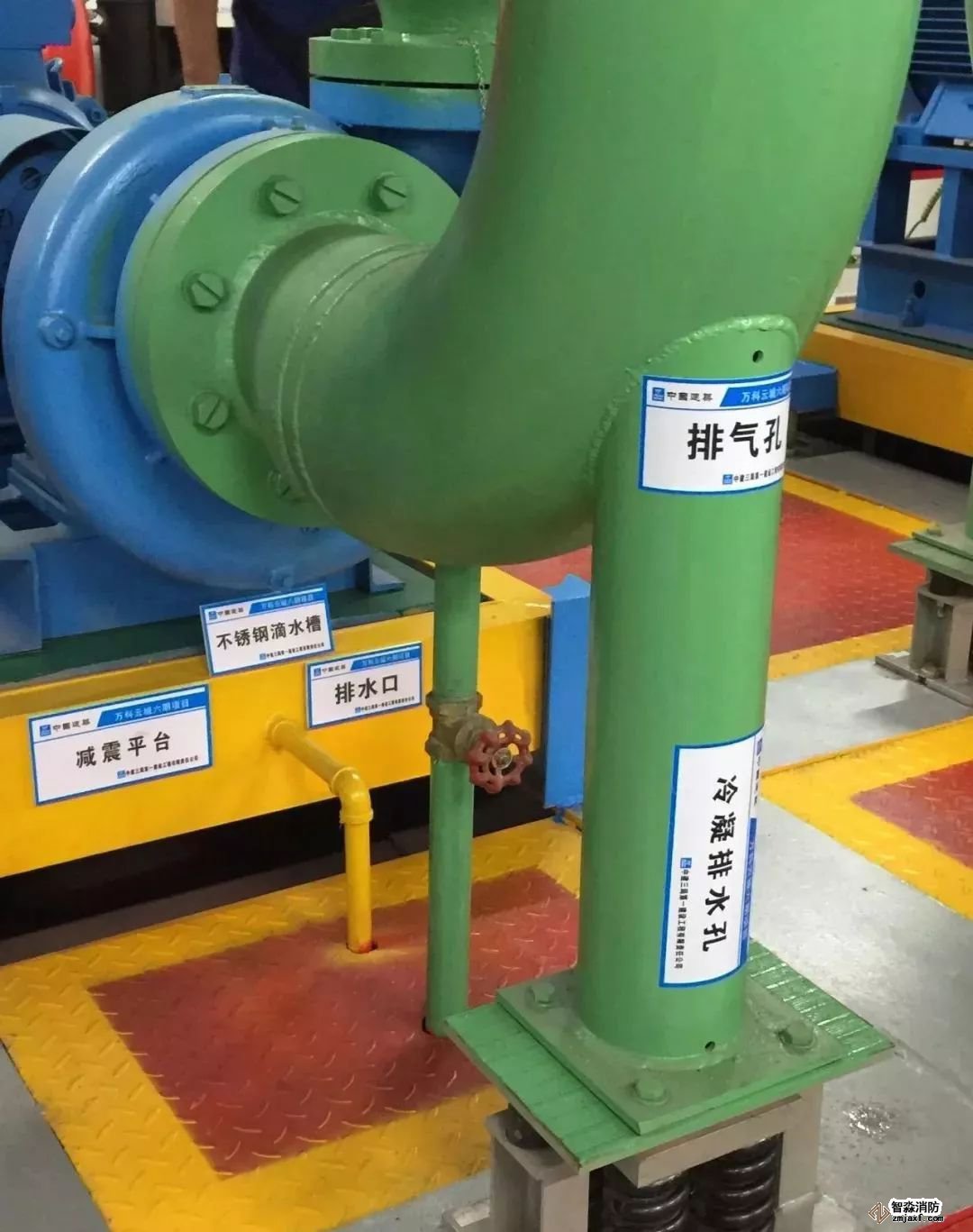

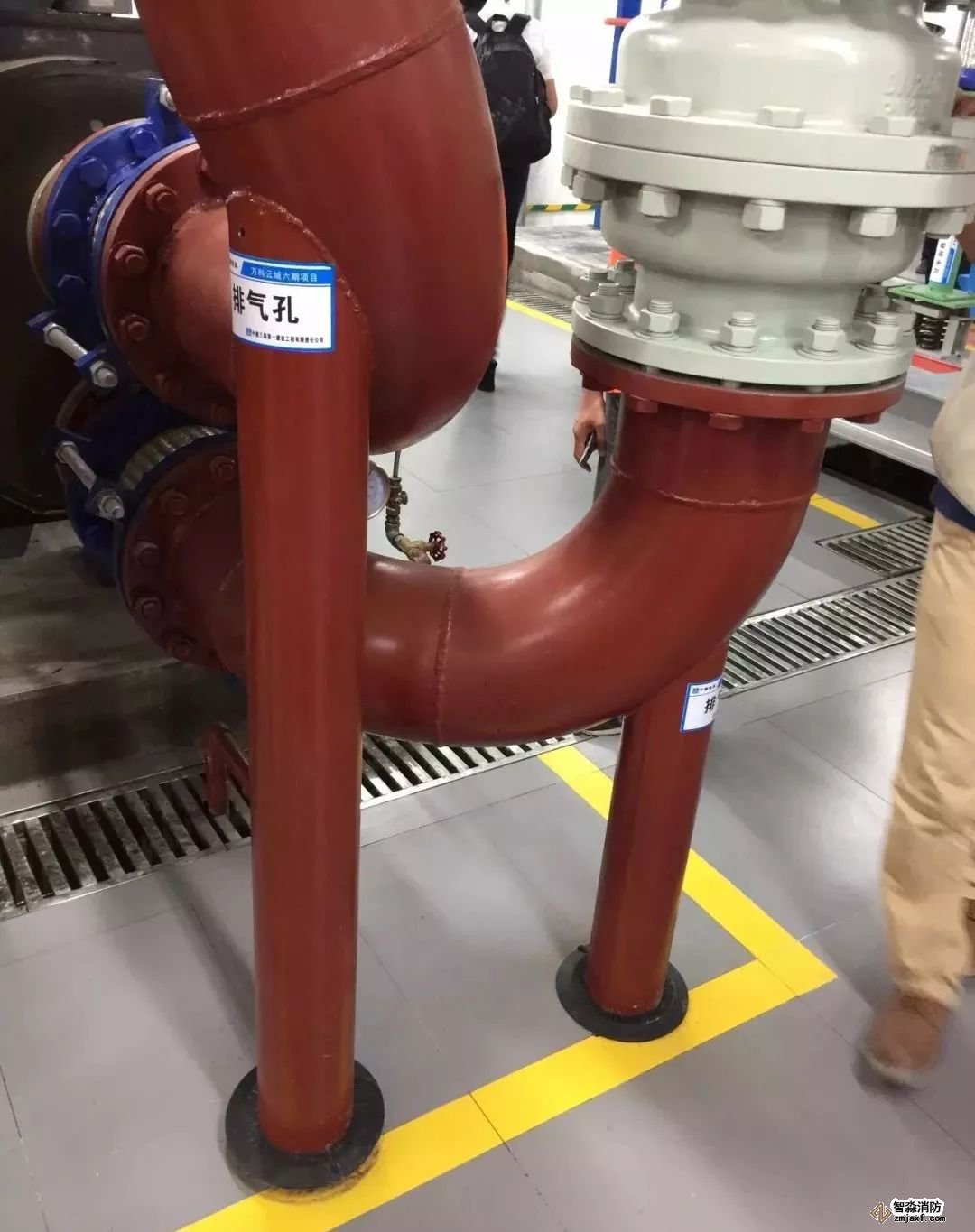

排氣孔、冷凝排水孔設置合理

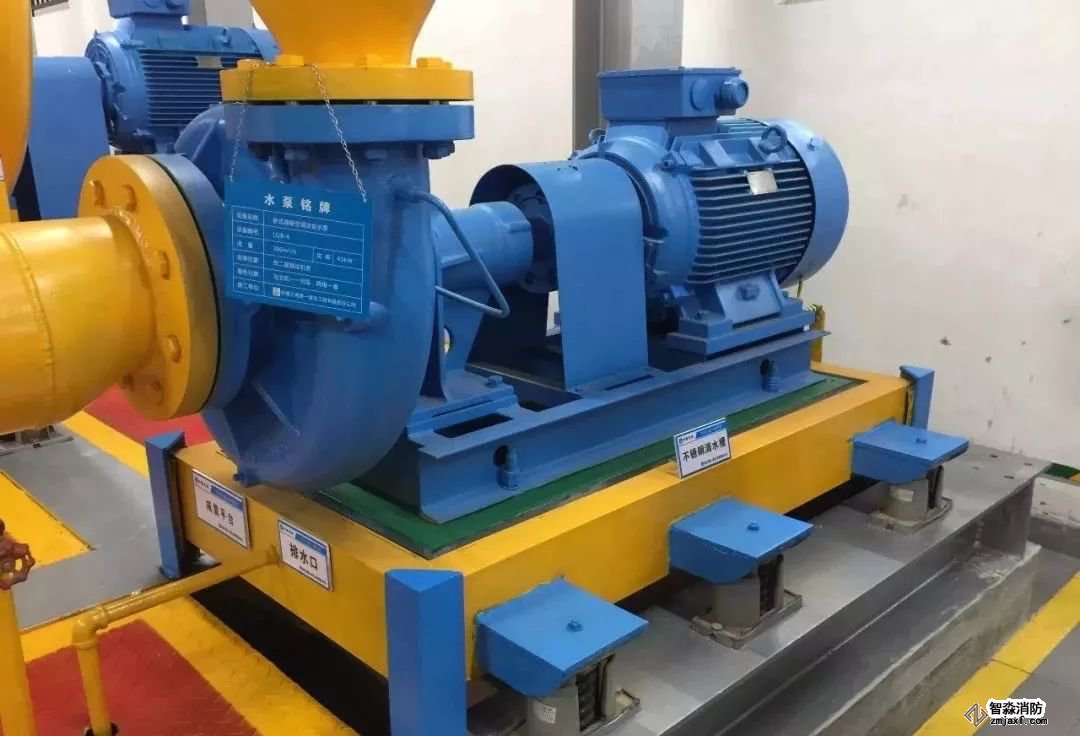

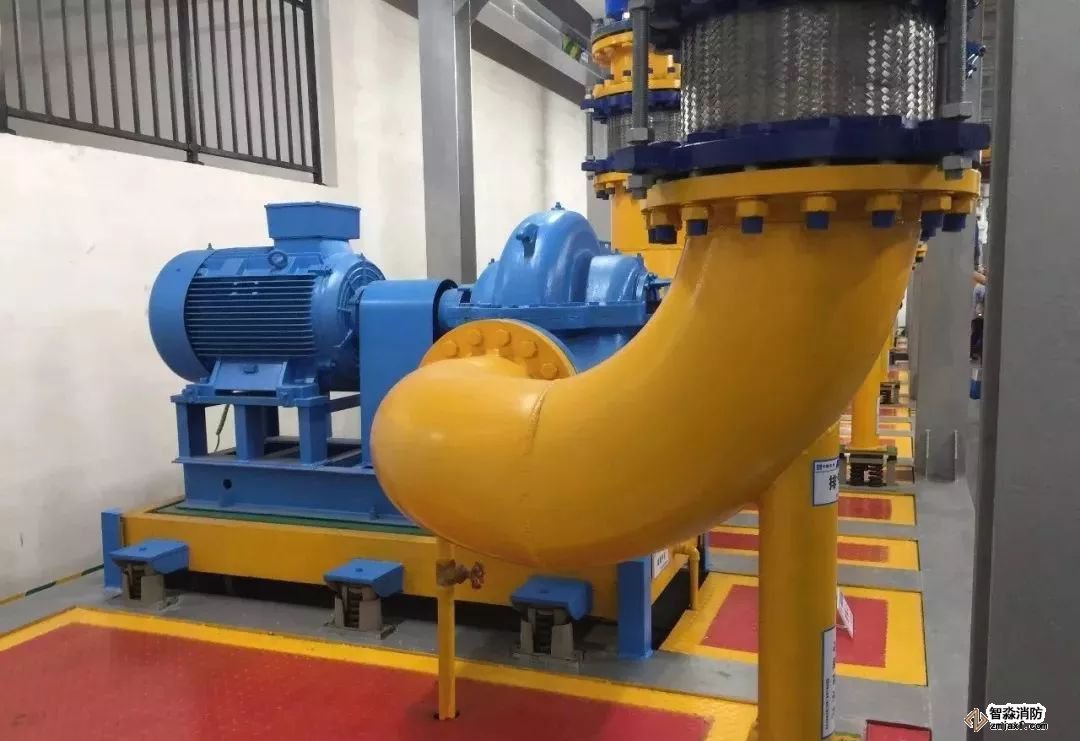

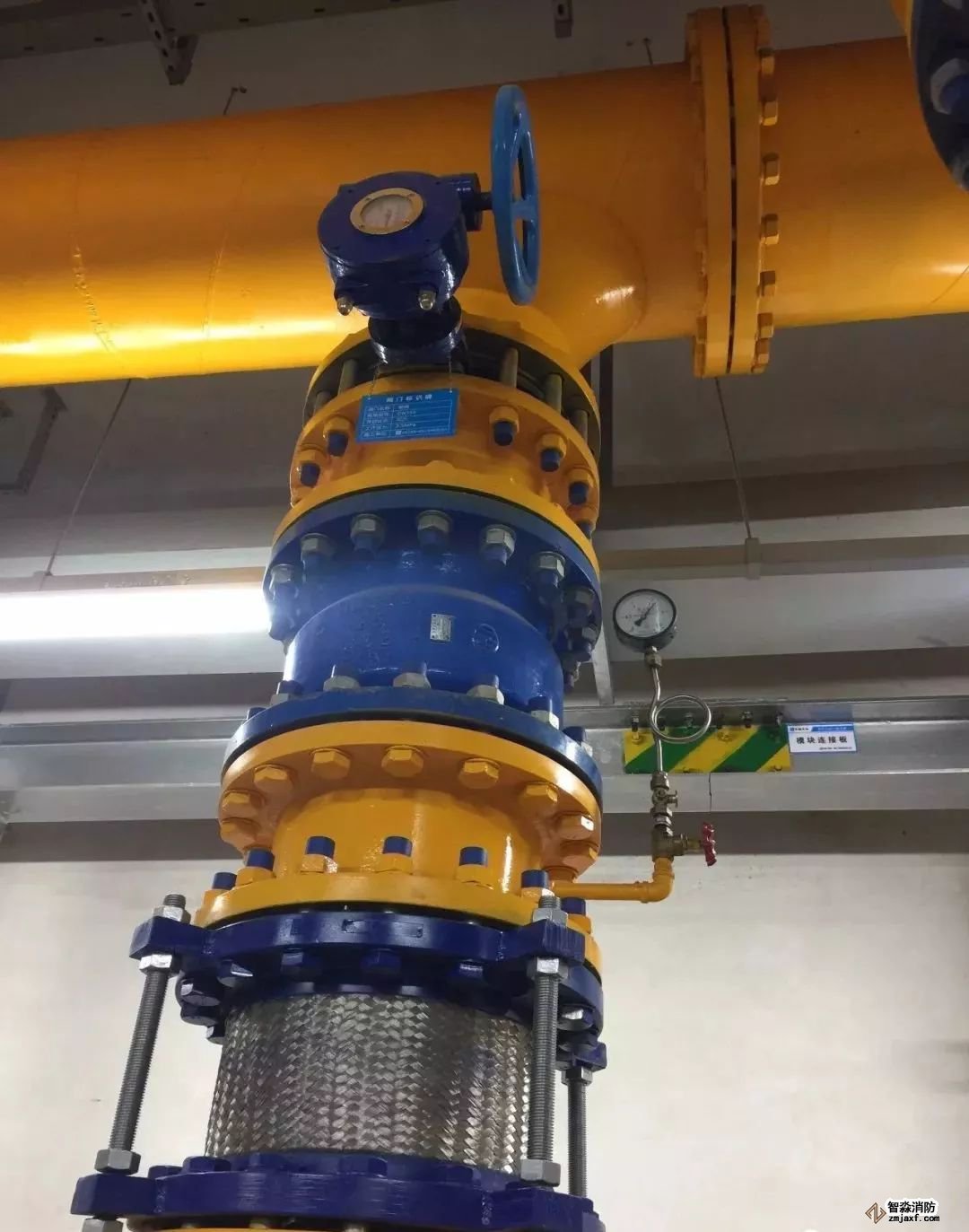

水泵減震、限位裝置布置合理，科學實用。

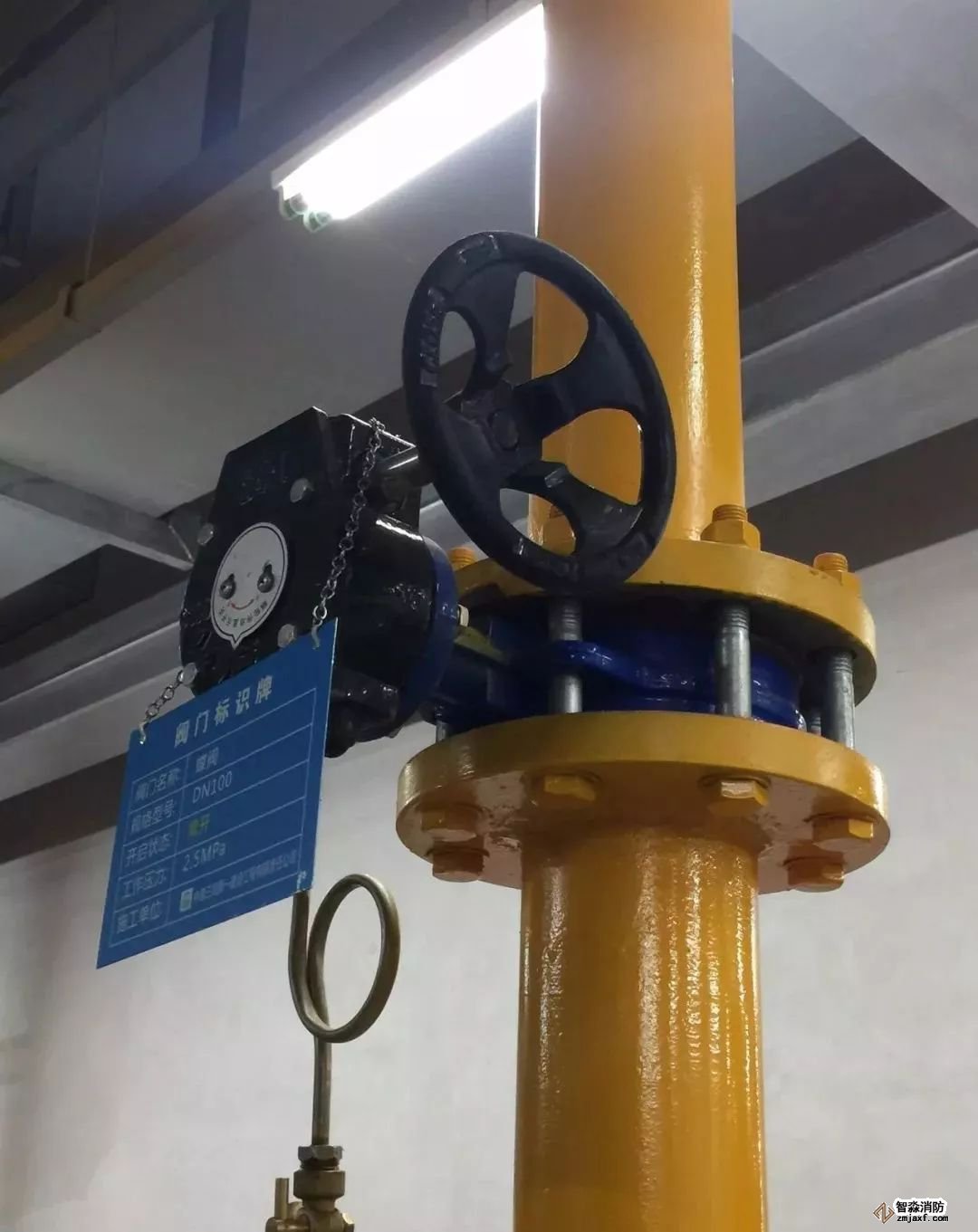

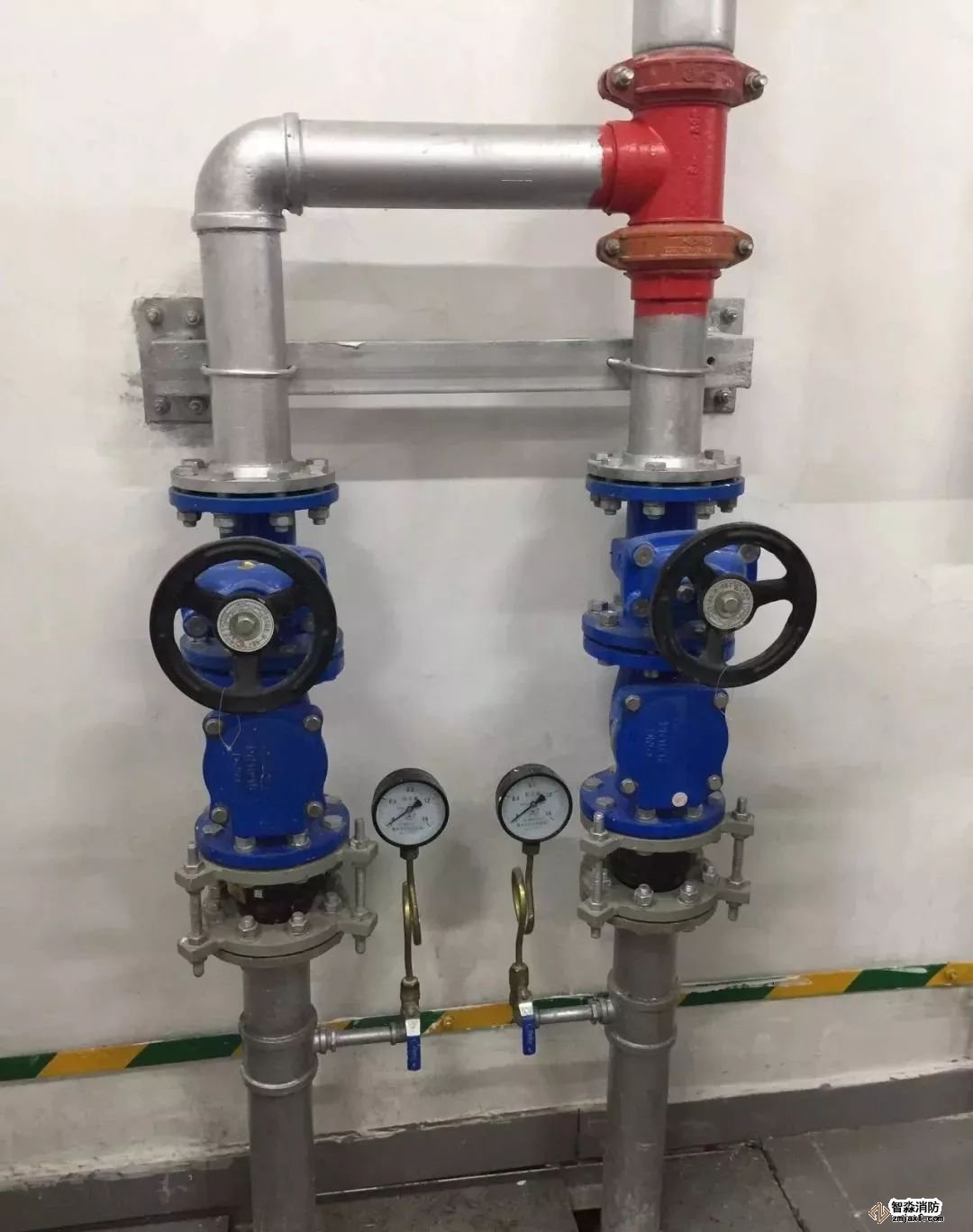

閥部件安裝牢固，螺絲朝向正確美觀。

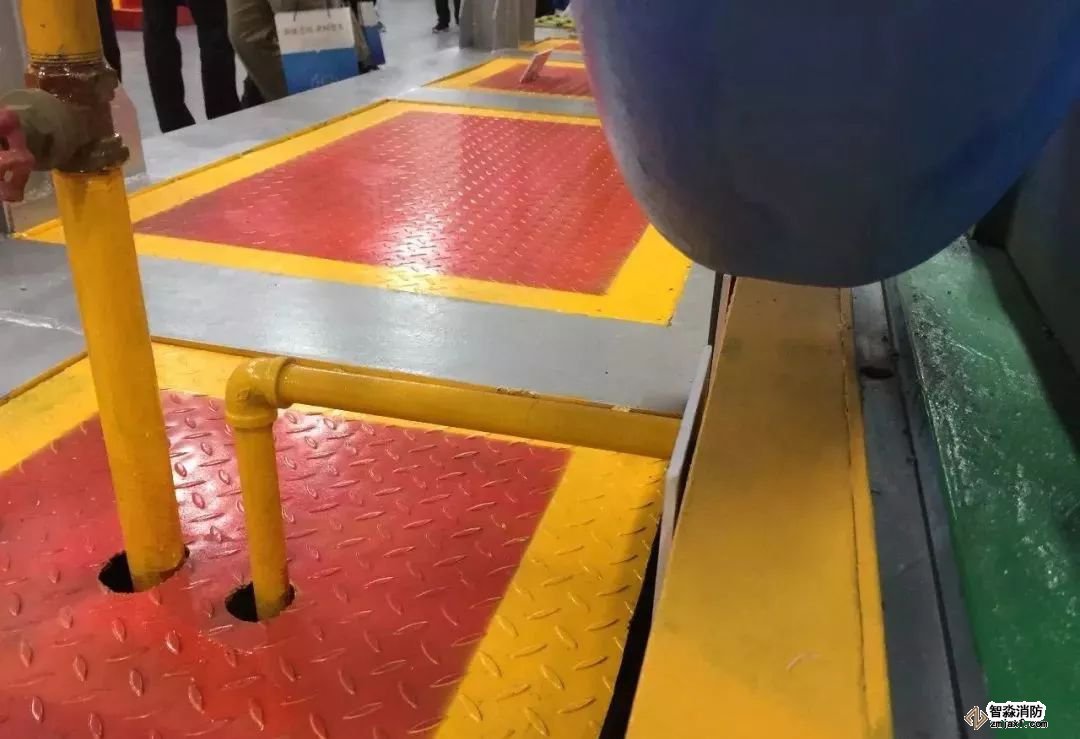

水泵集水槽設置巧妙，排水合理。

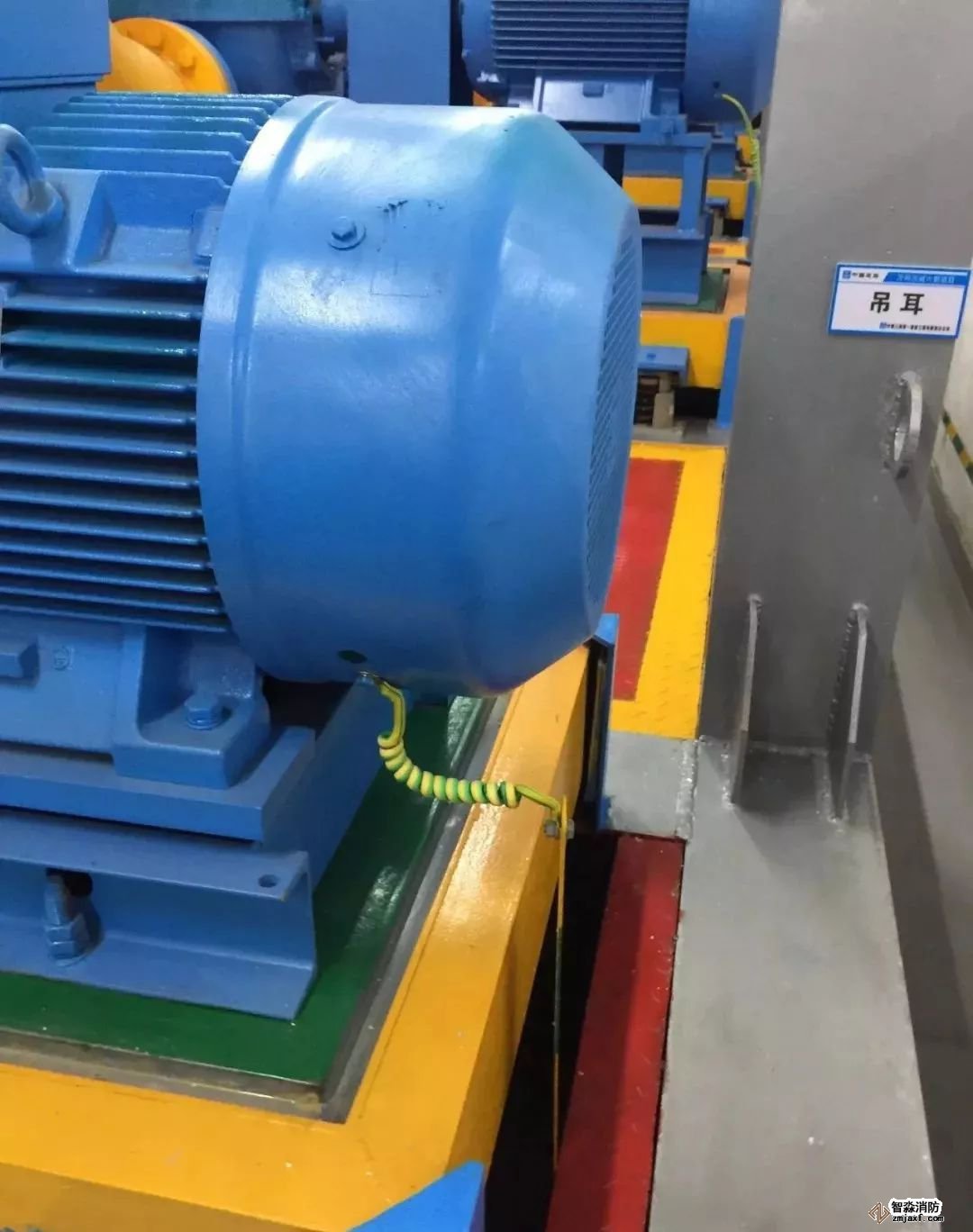

電機外殼重復接地，有效美觀。

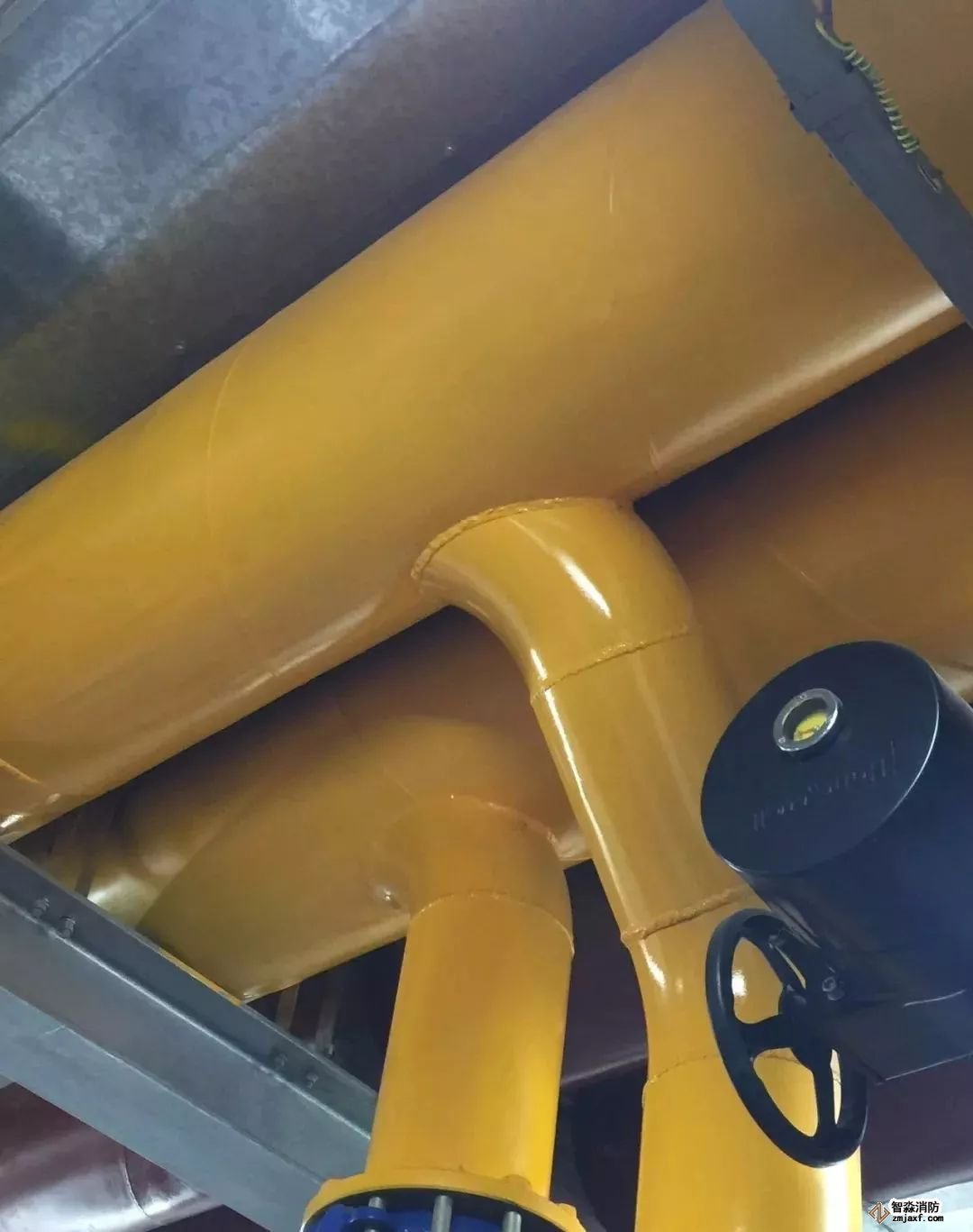

支管與干管連接處采用順水三通。

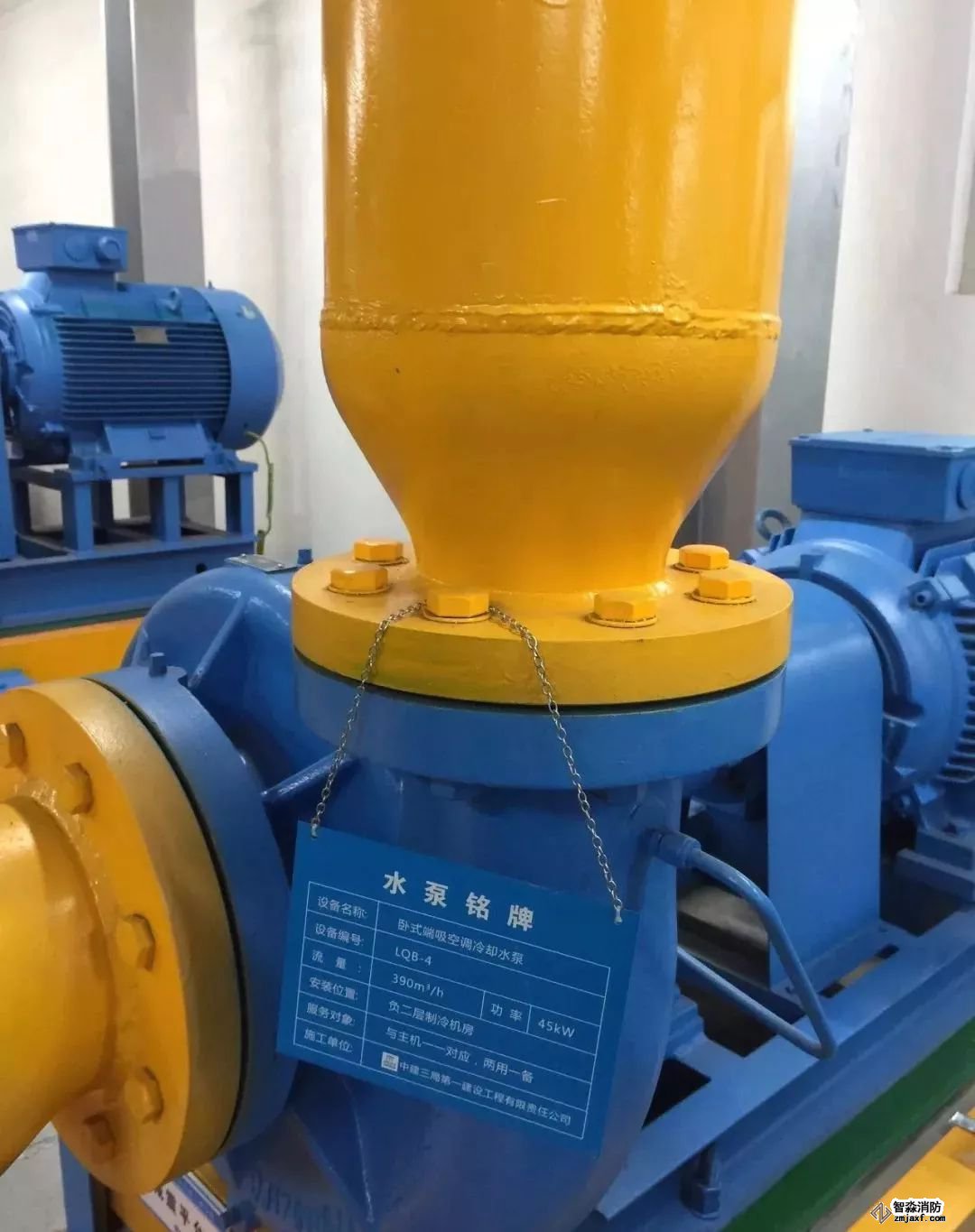

水泵進出口大小頭設置合理

閥門螺栓朝向安裝正確。

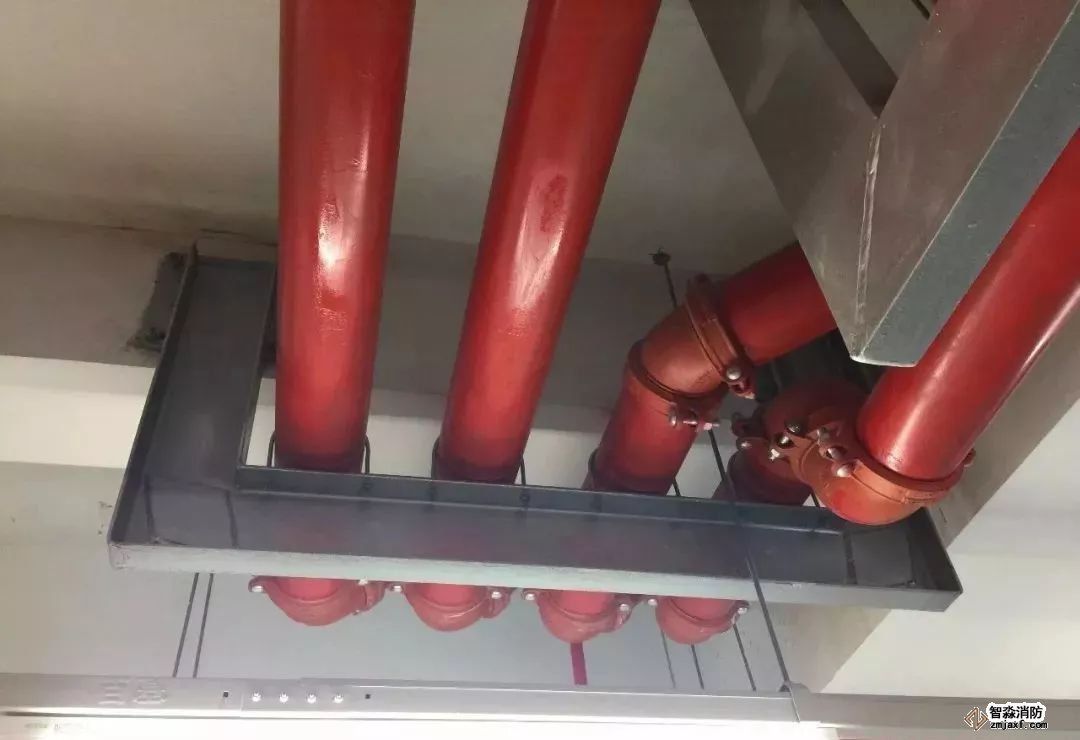

立管減震支架

地面管根橡膠圈處理





第六部分-工業化生產施工機械

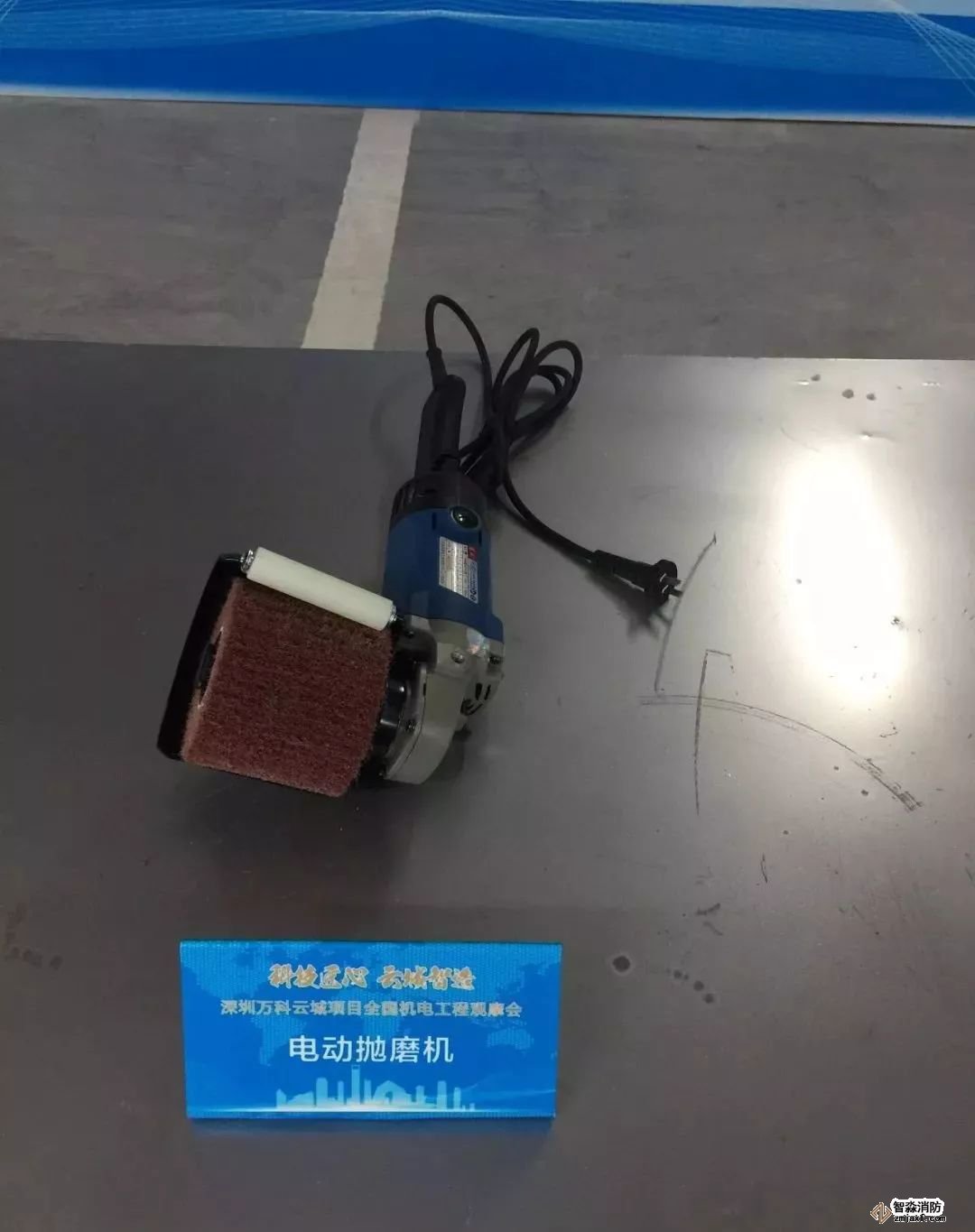

除銹機械

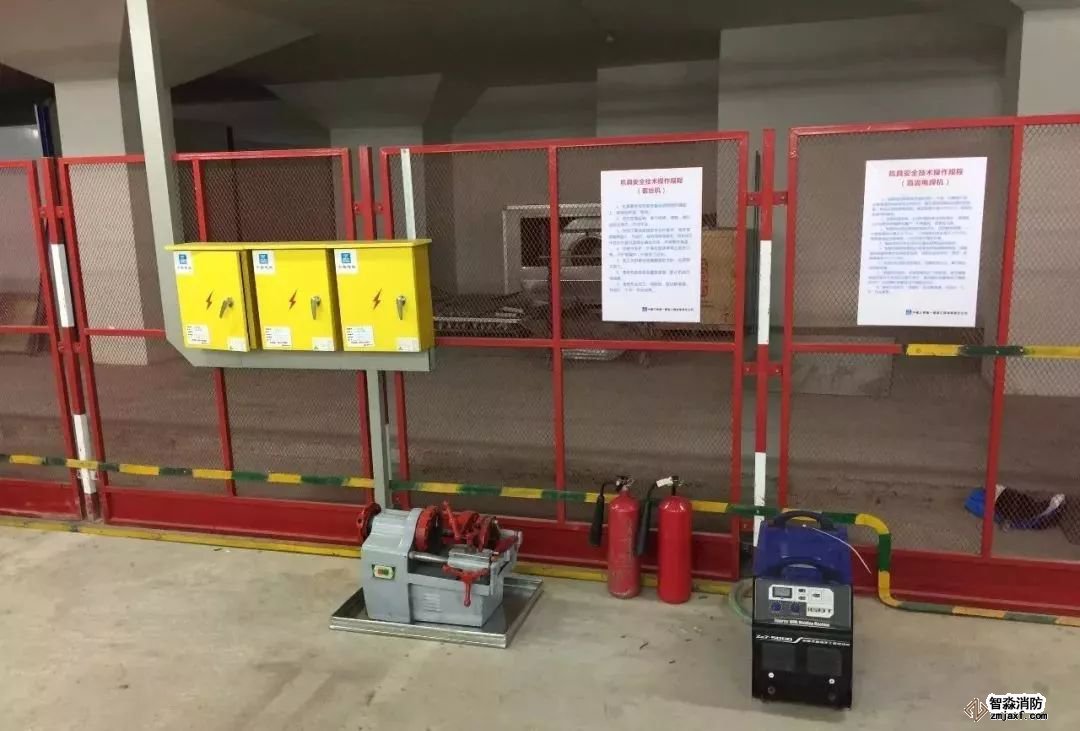

切割、套絲機械

機器人焊接機械

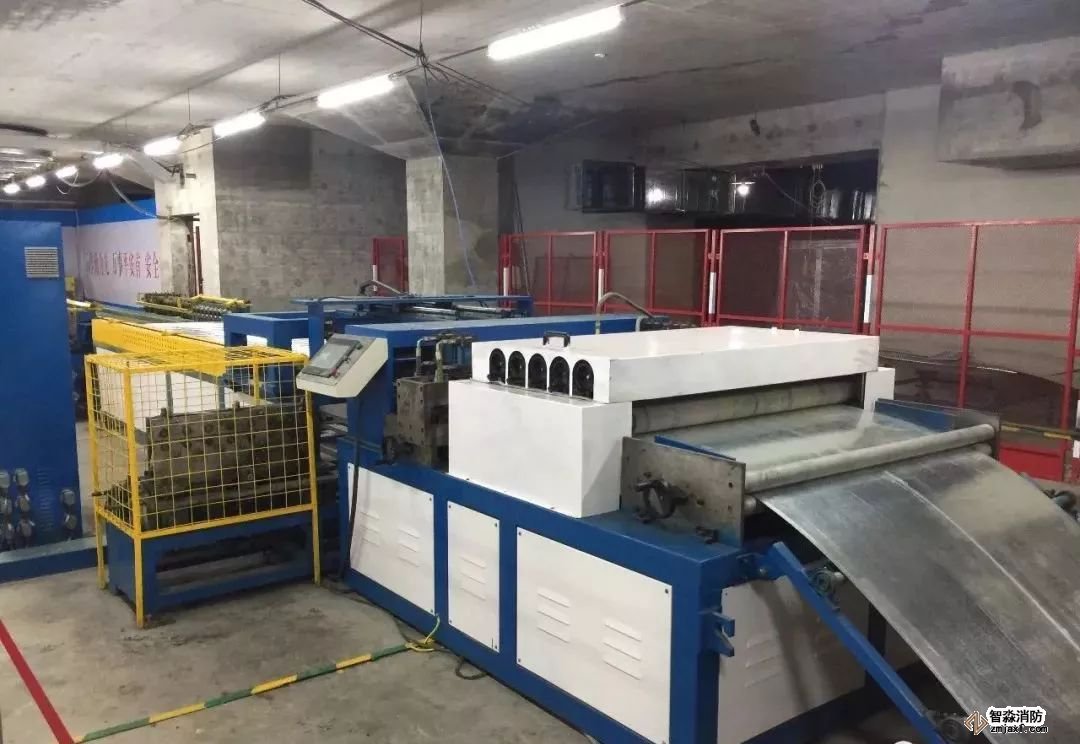

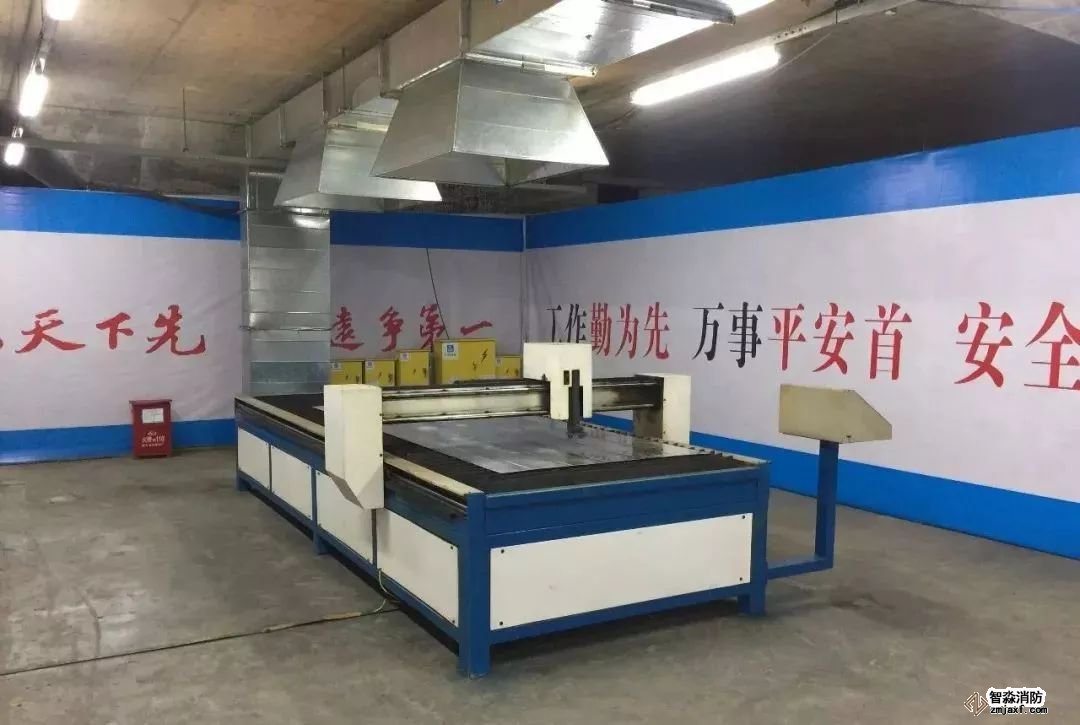

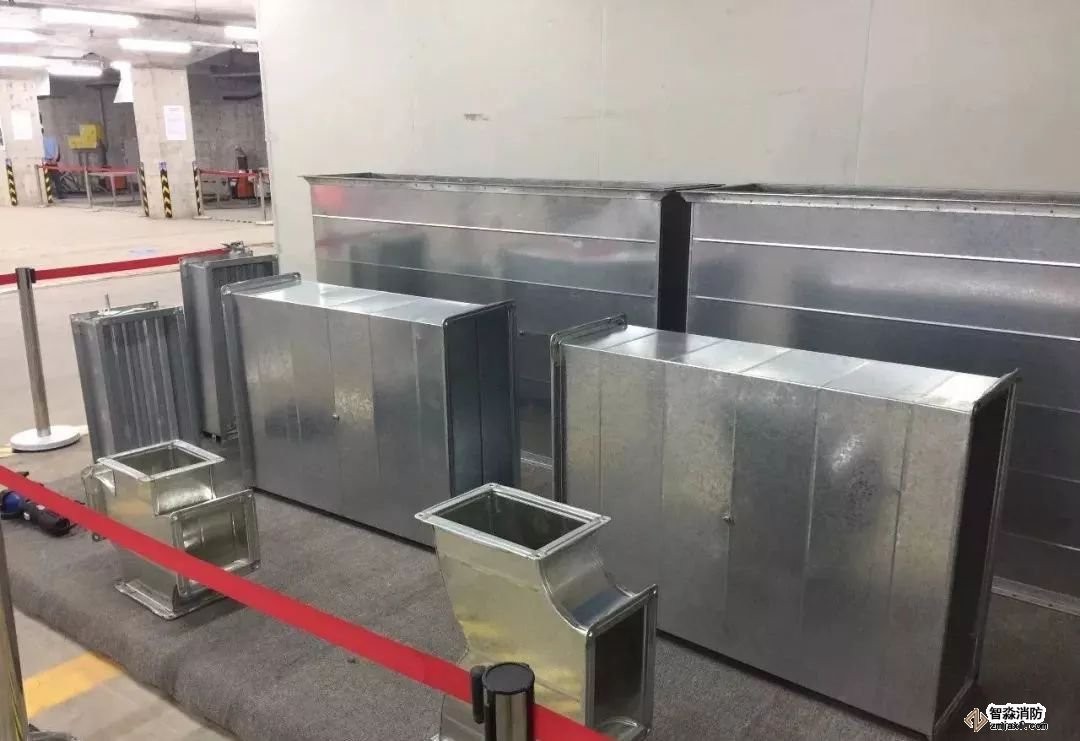

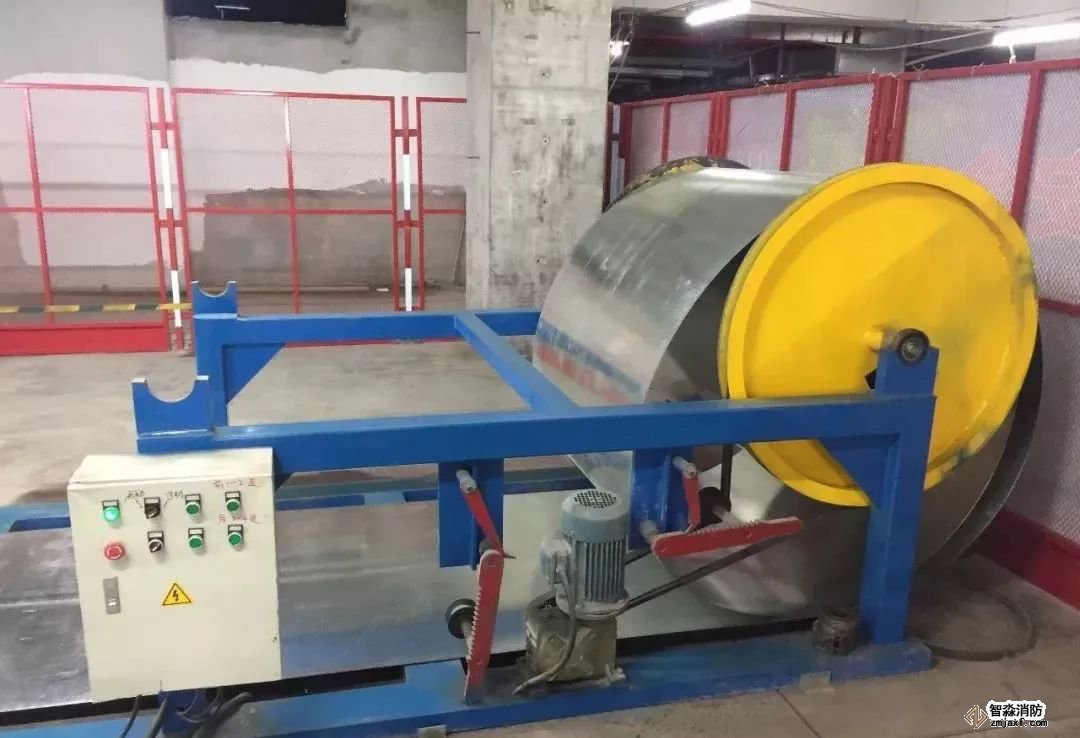

通風管道加工機械

打壓設備

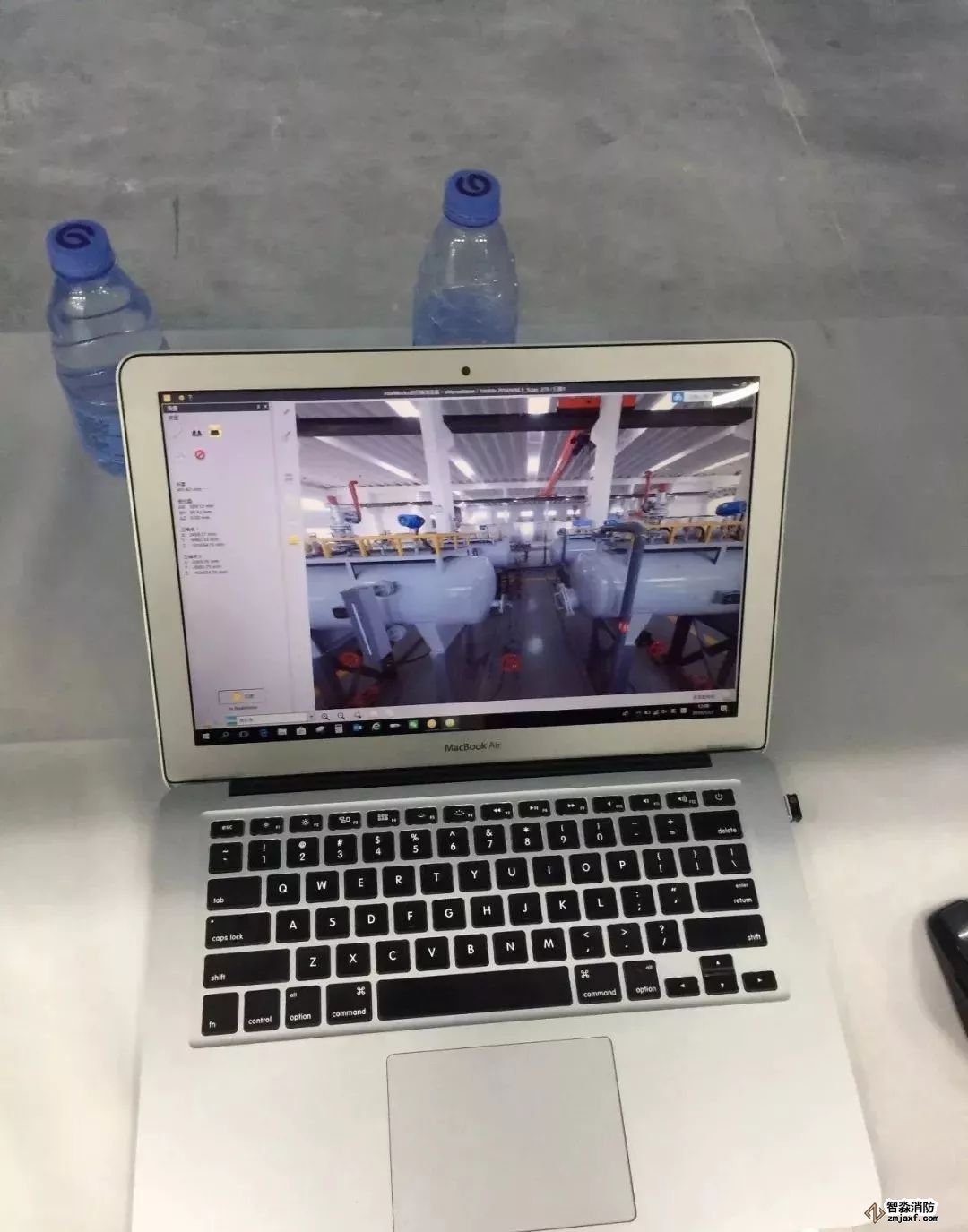

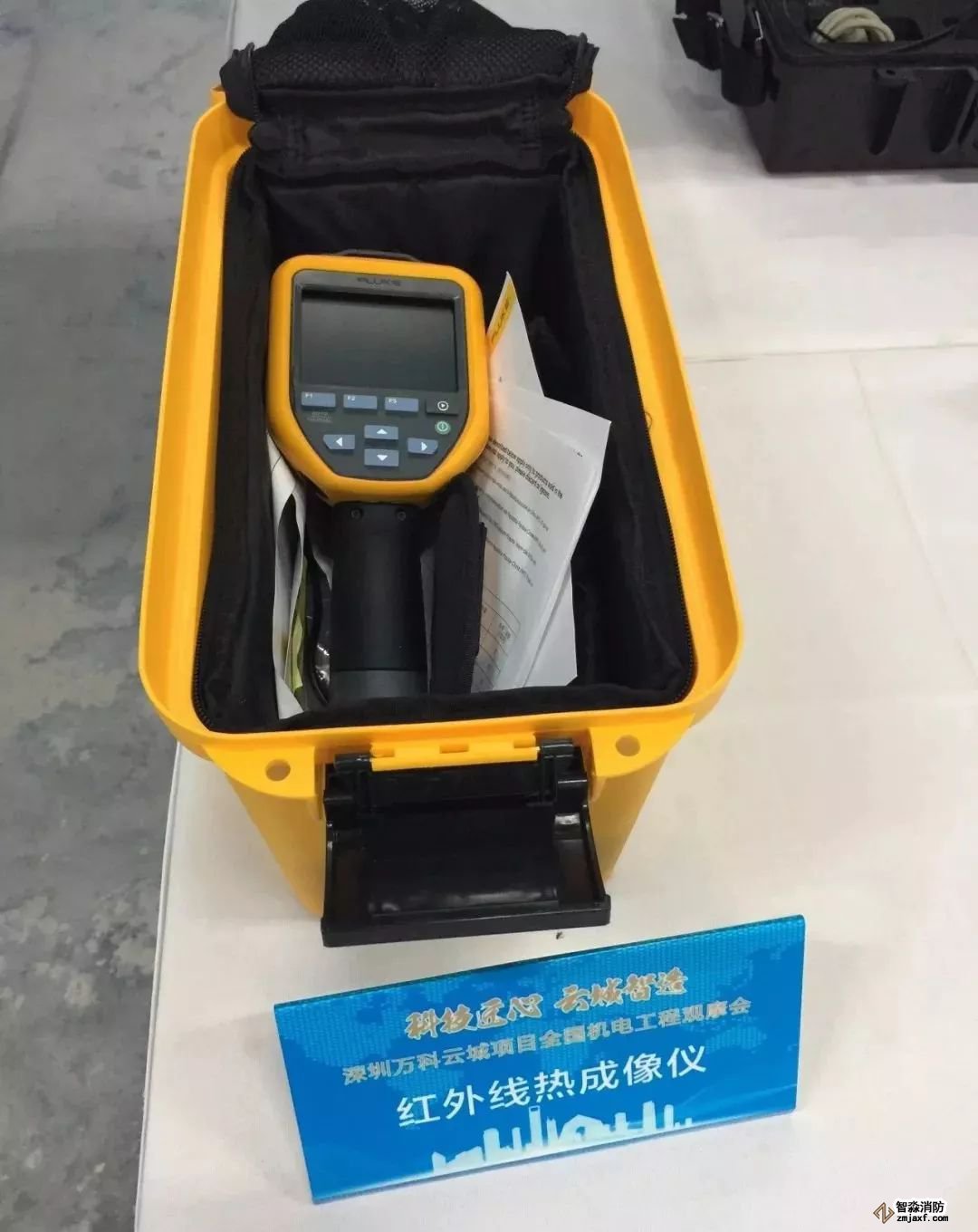

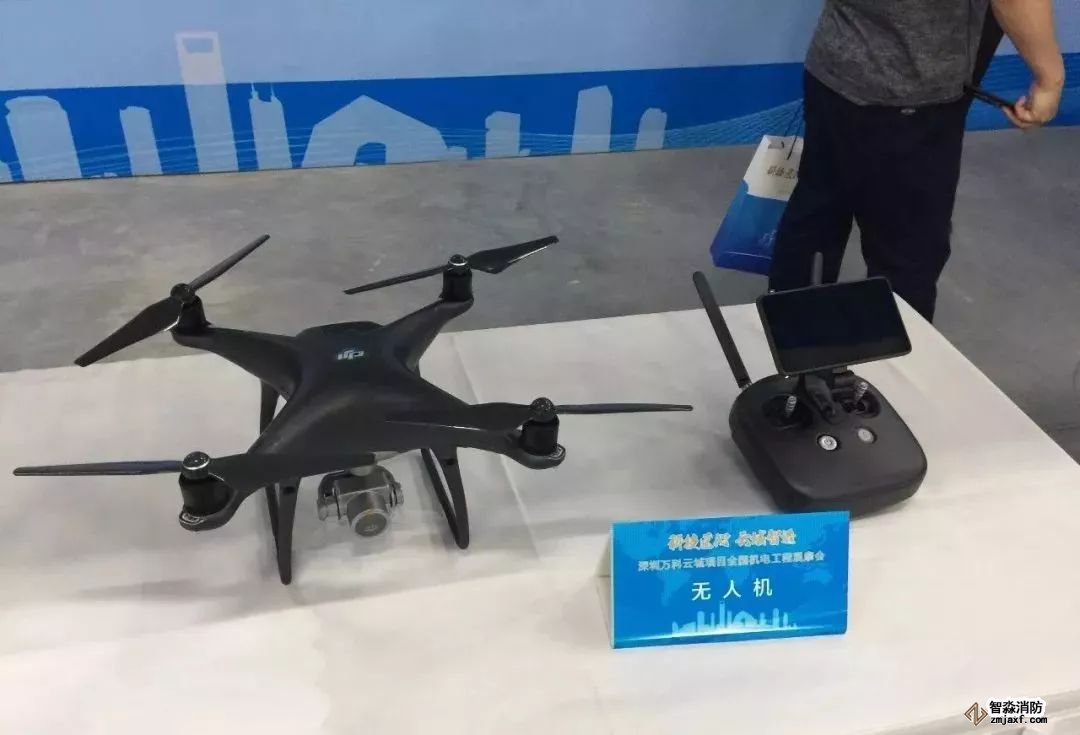

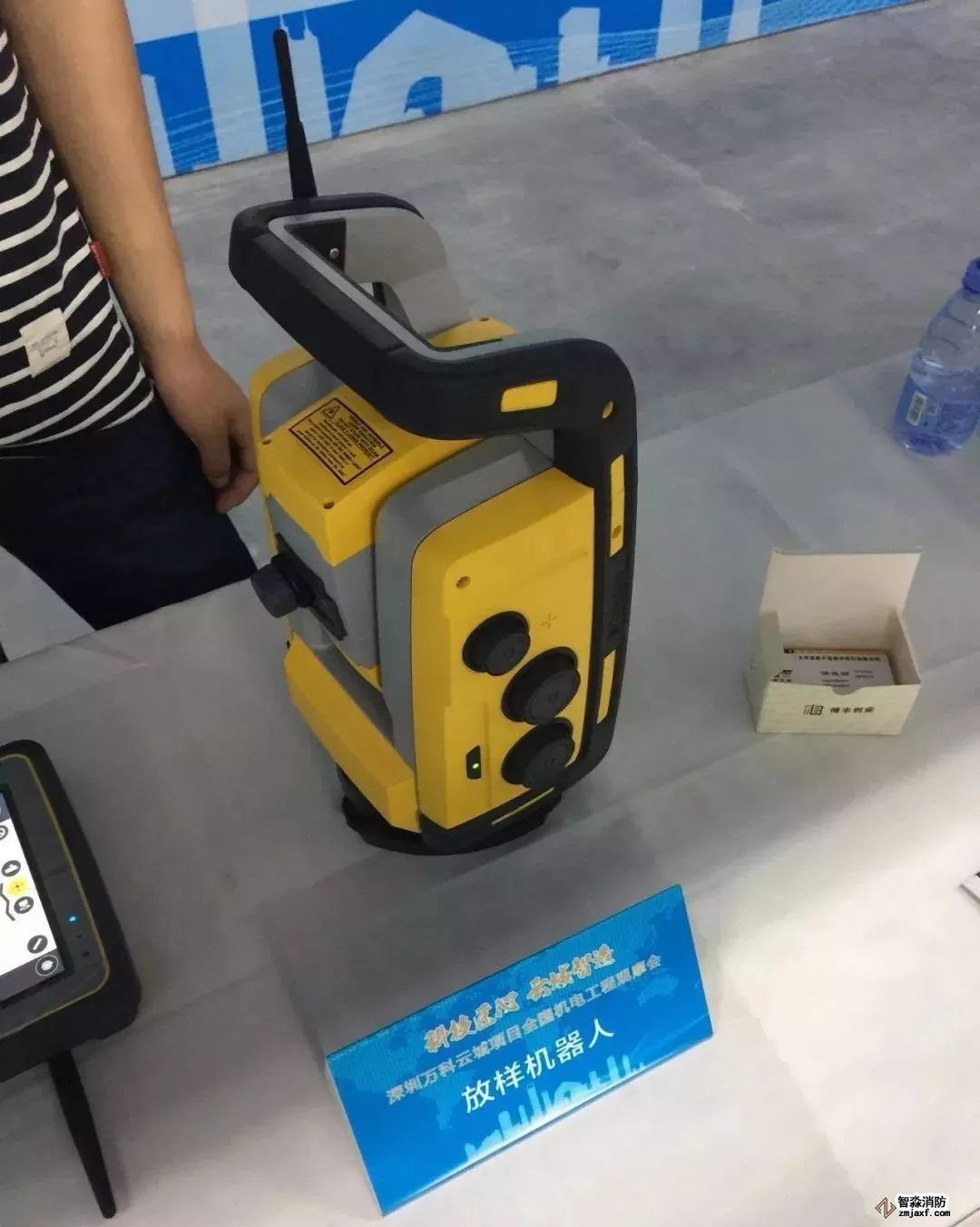

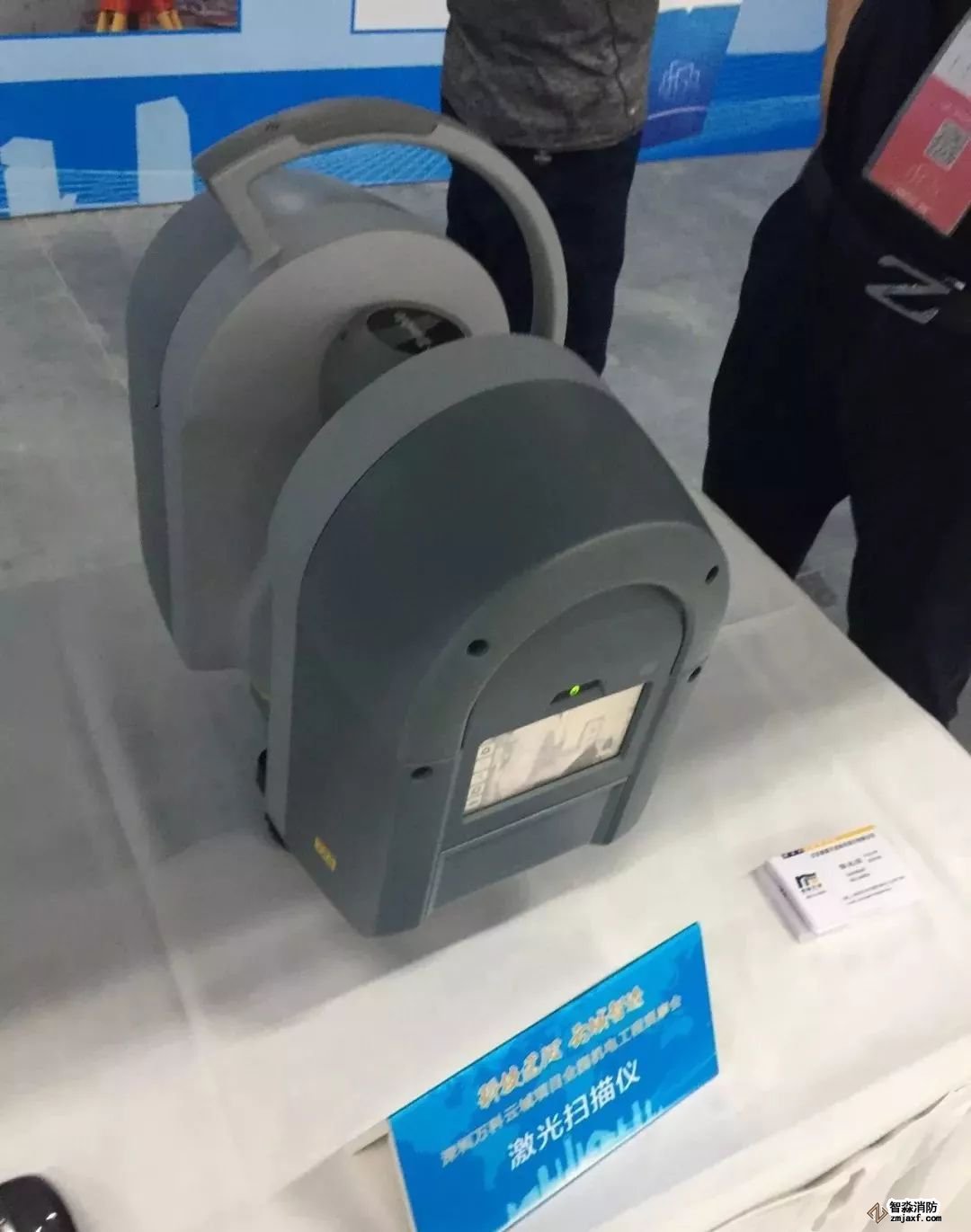

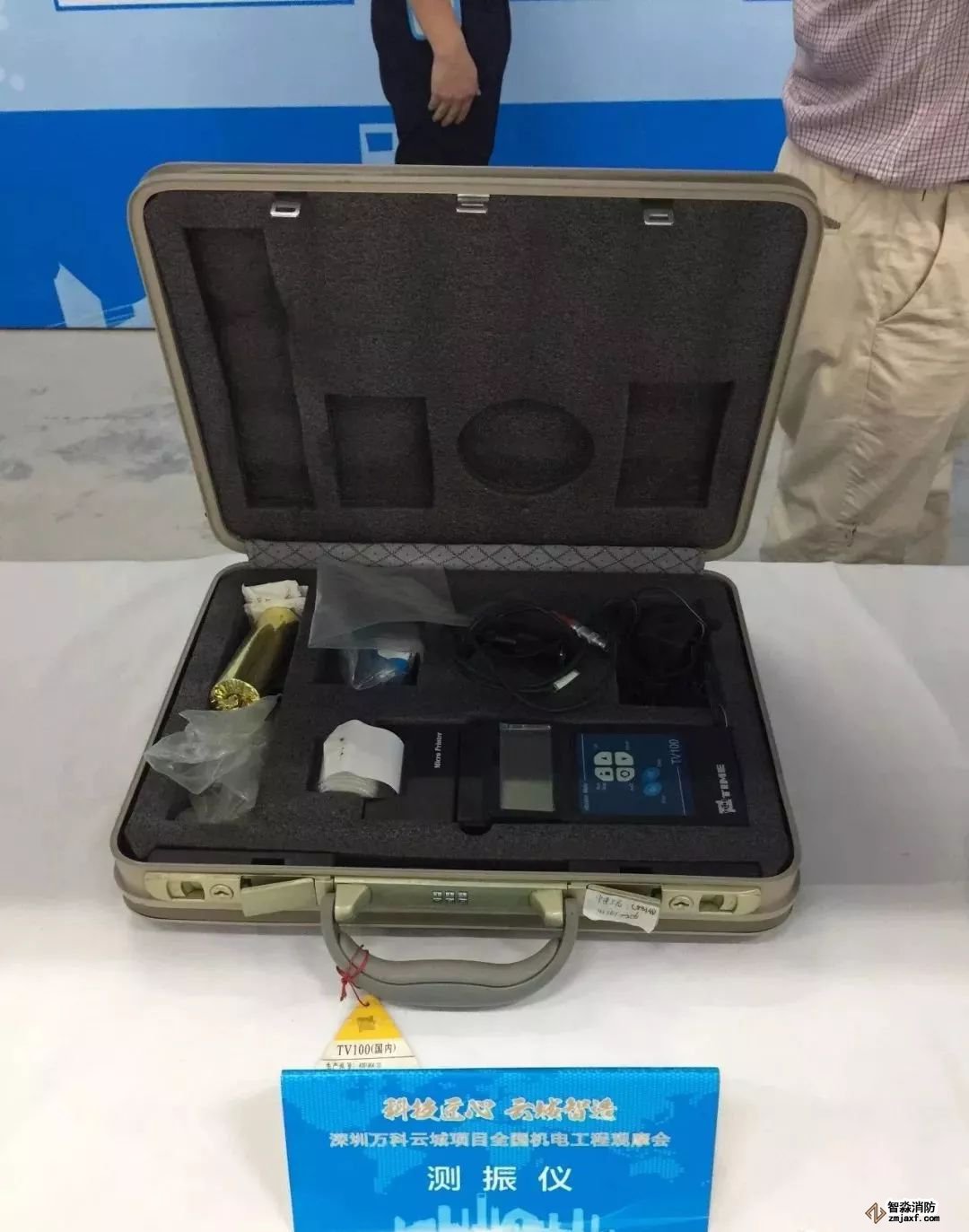

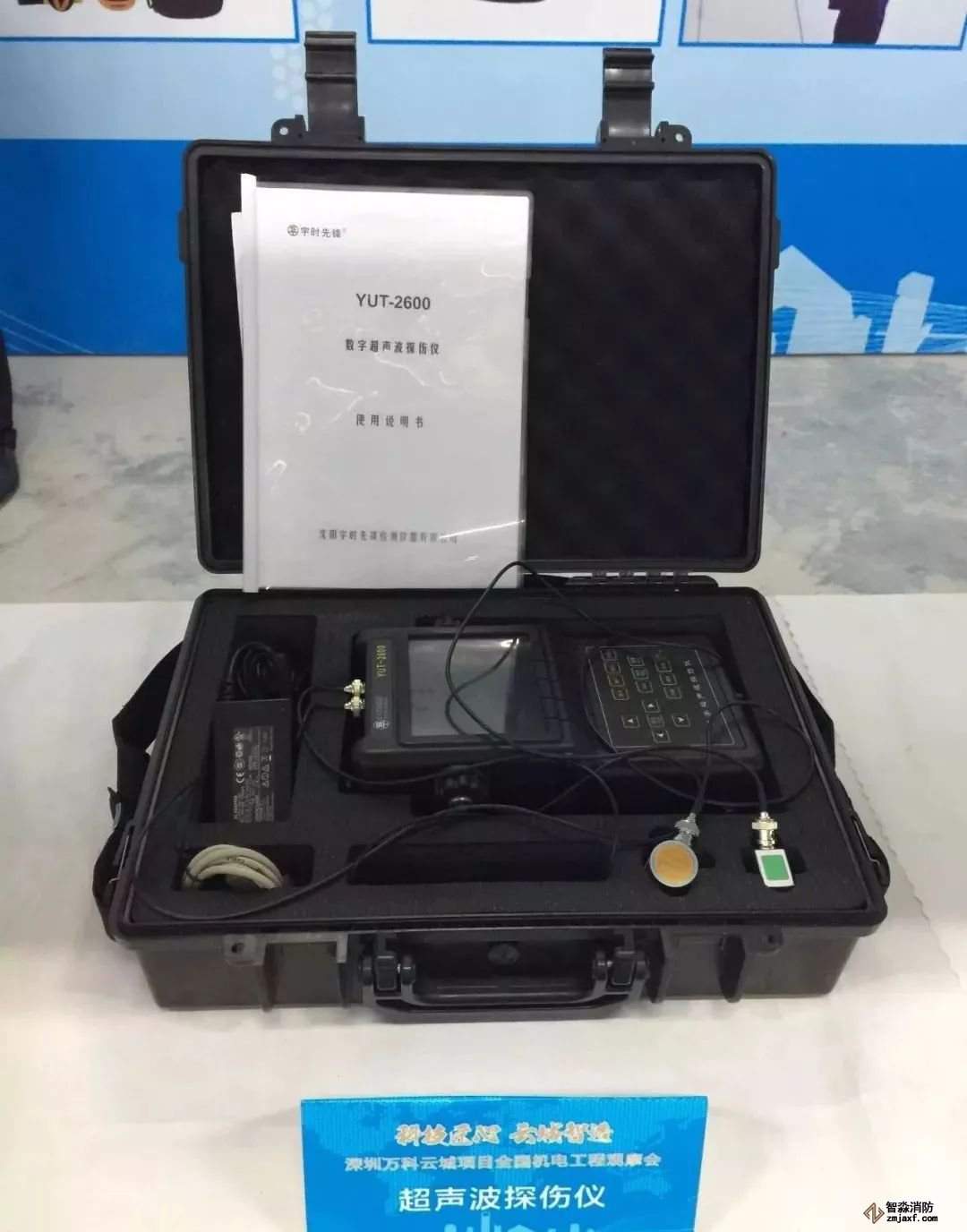

第七部分-機電調試設備

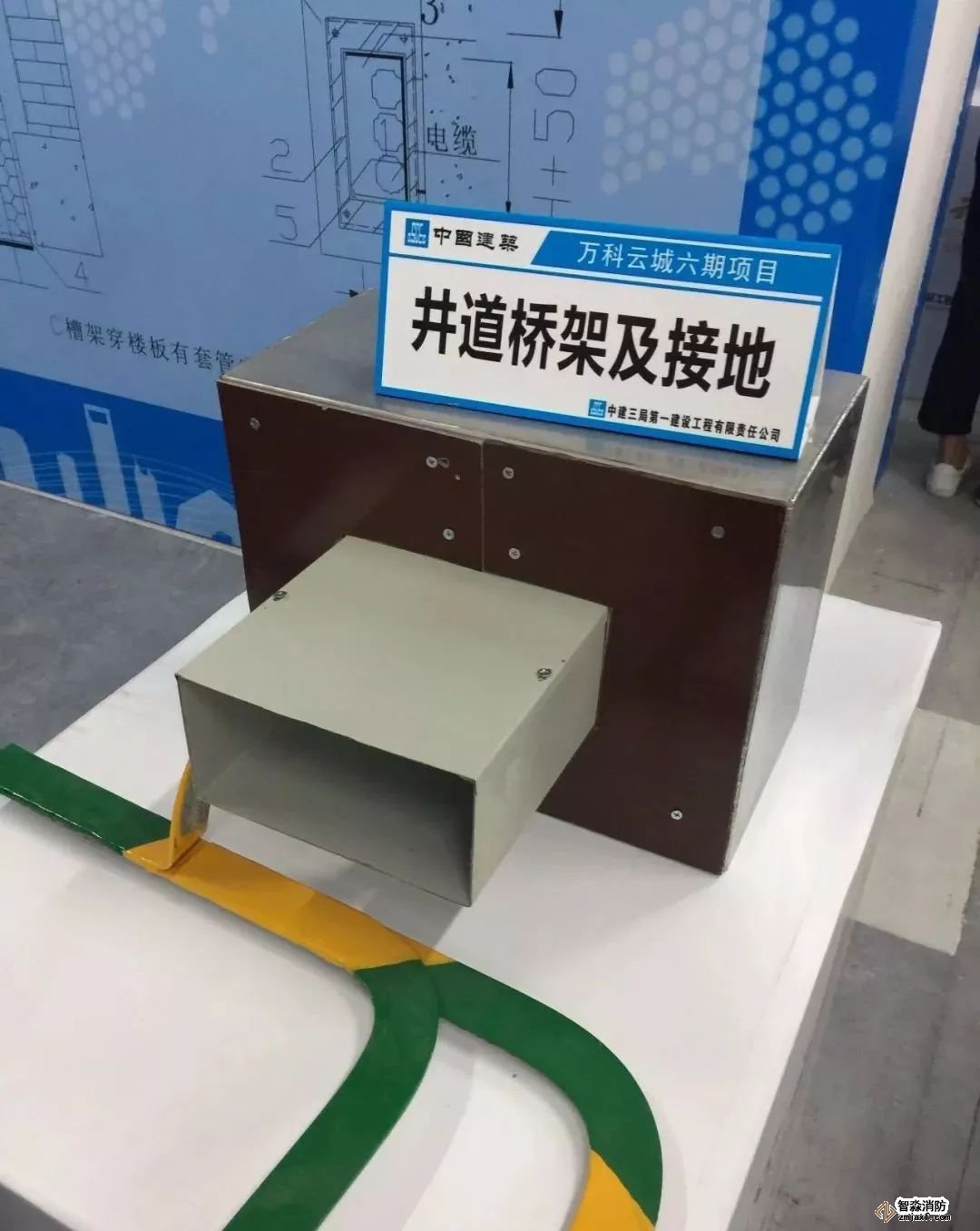

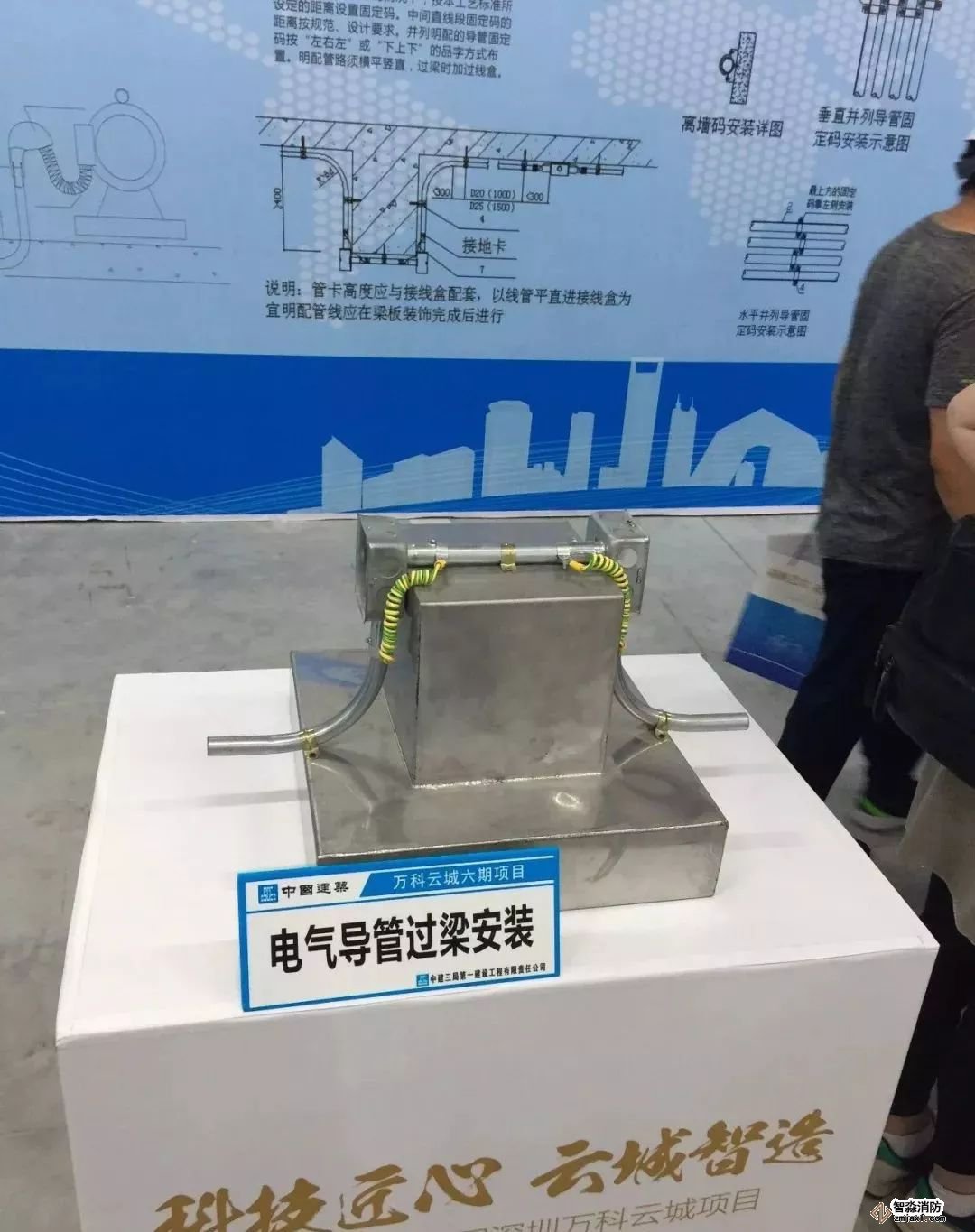

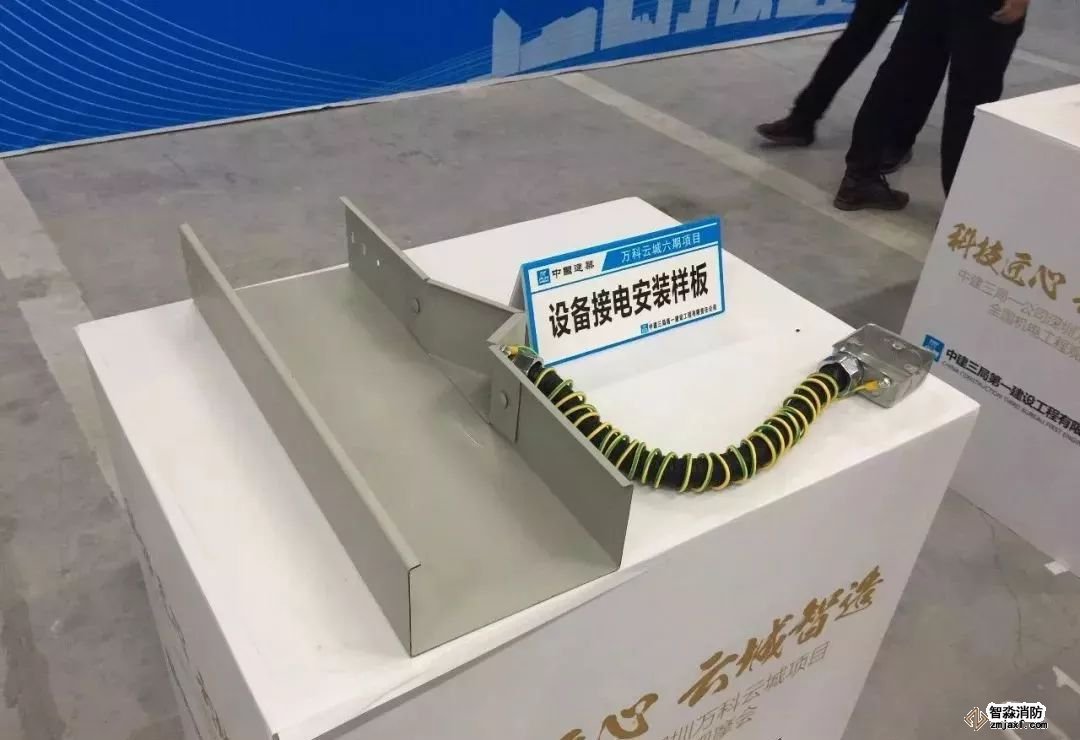

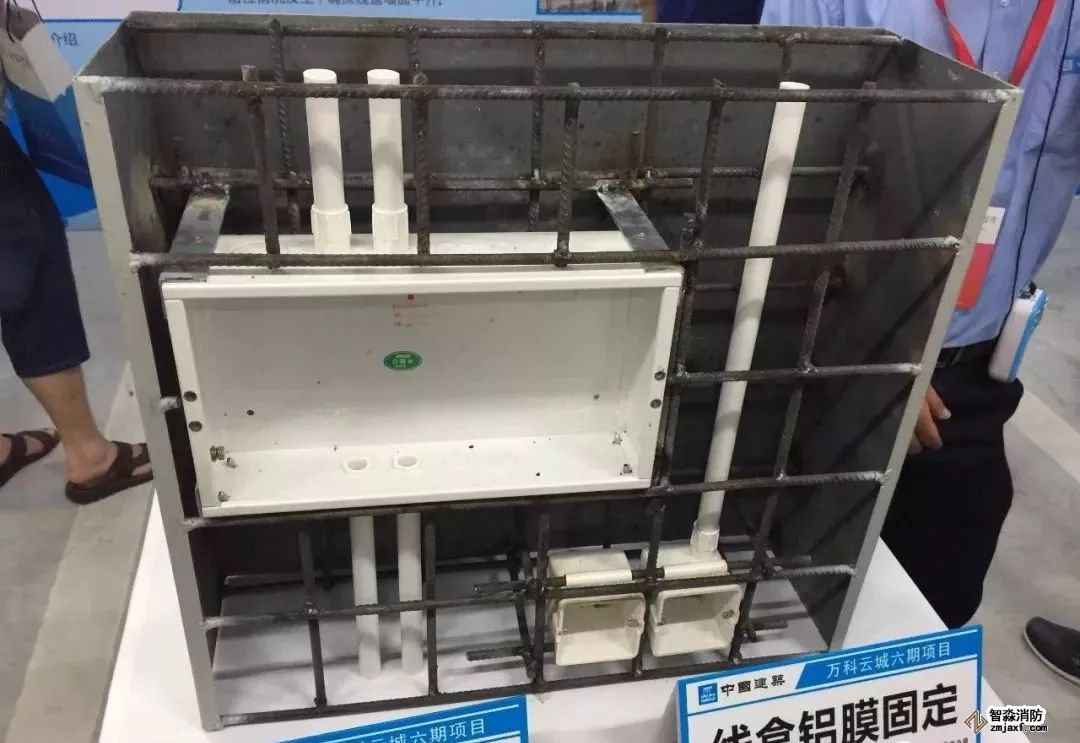

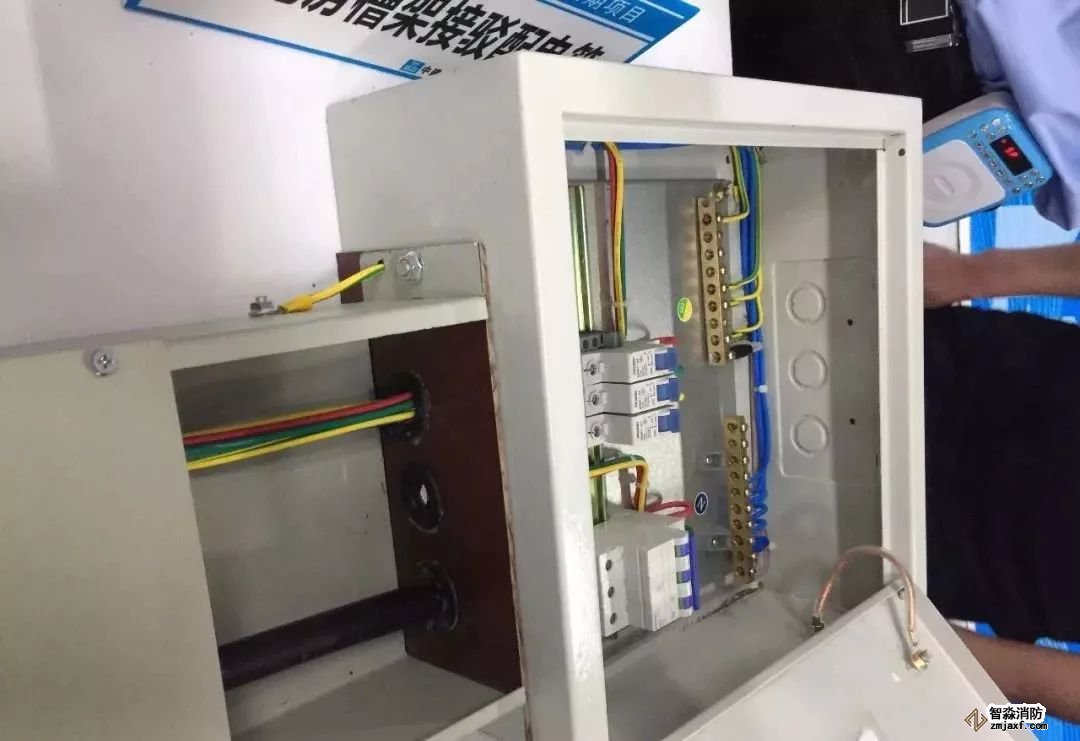

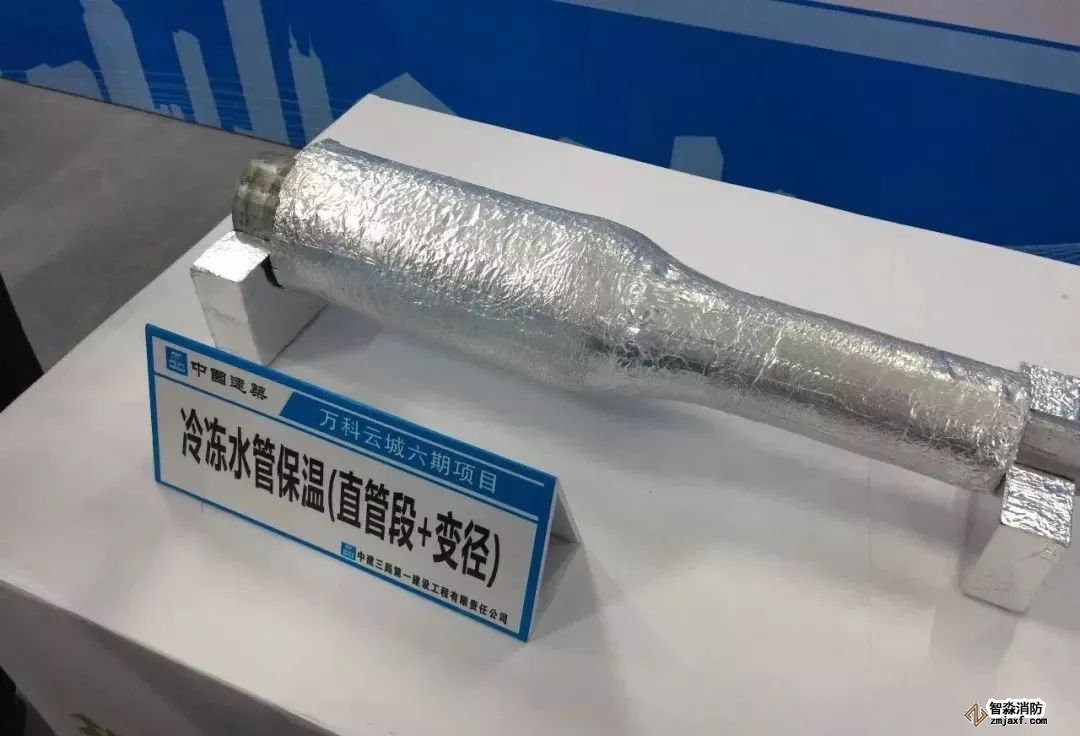

第八部分-機電樣板展示
